Nasstrommelabscheider von Eriez

Für eine automatische, kontinuierliche Rückgewinnung von Magnetit oder Ferrosilizium in Schwerlastanwendungen und bei der Konzentration von Eisenerzen und schwach magnetischen Erzen



Wet Drum Separators



>>

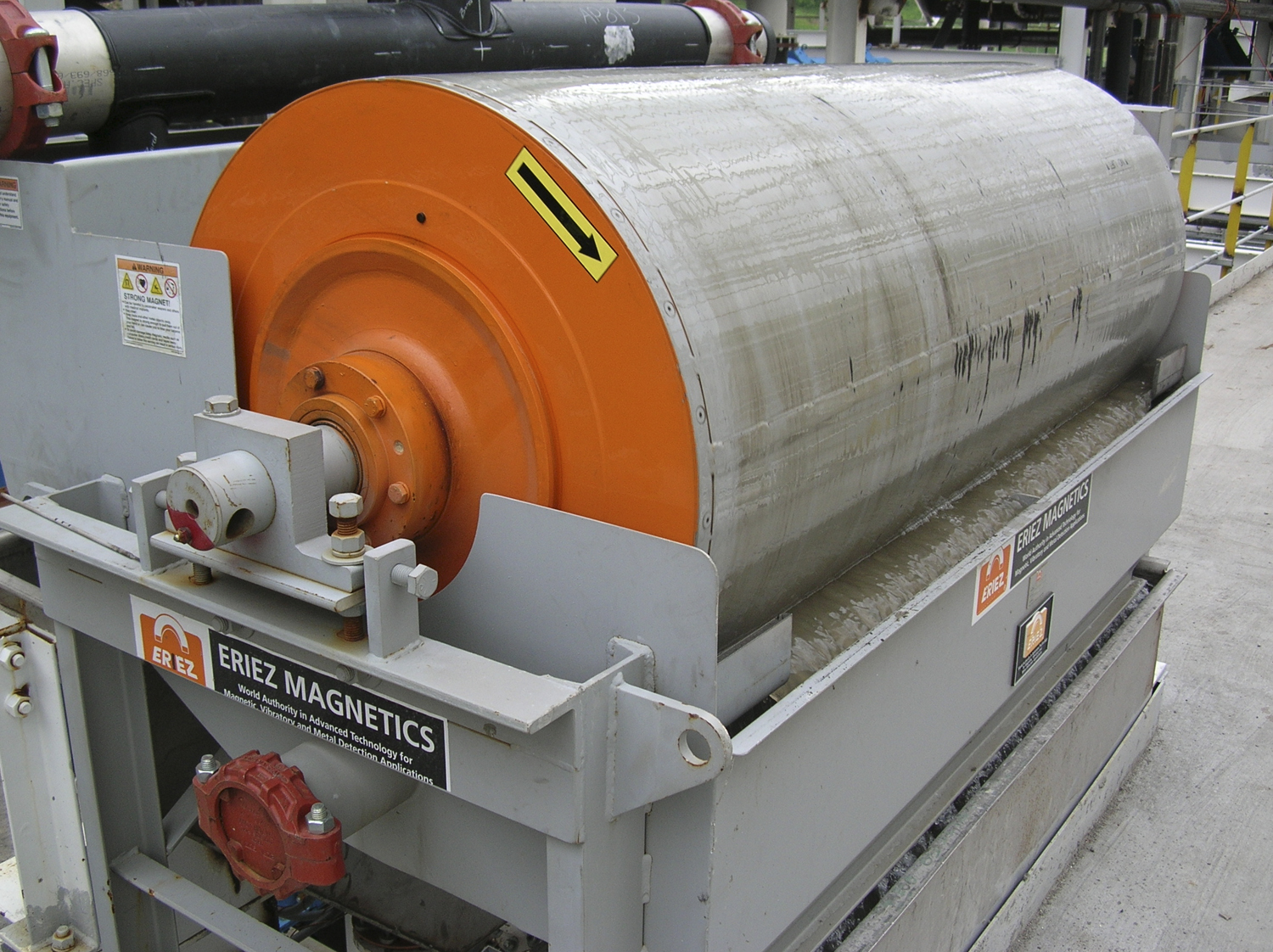

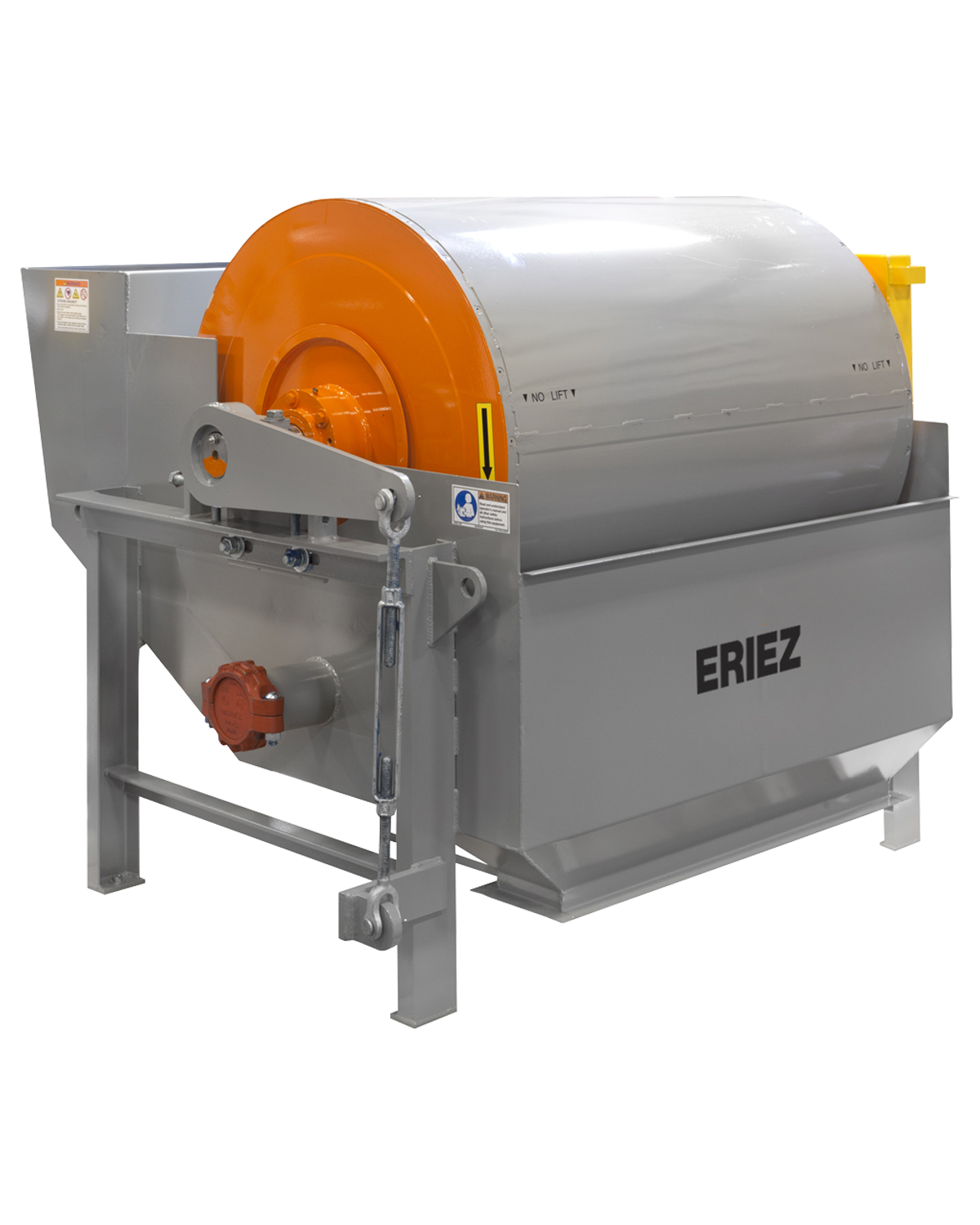

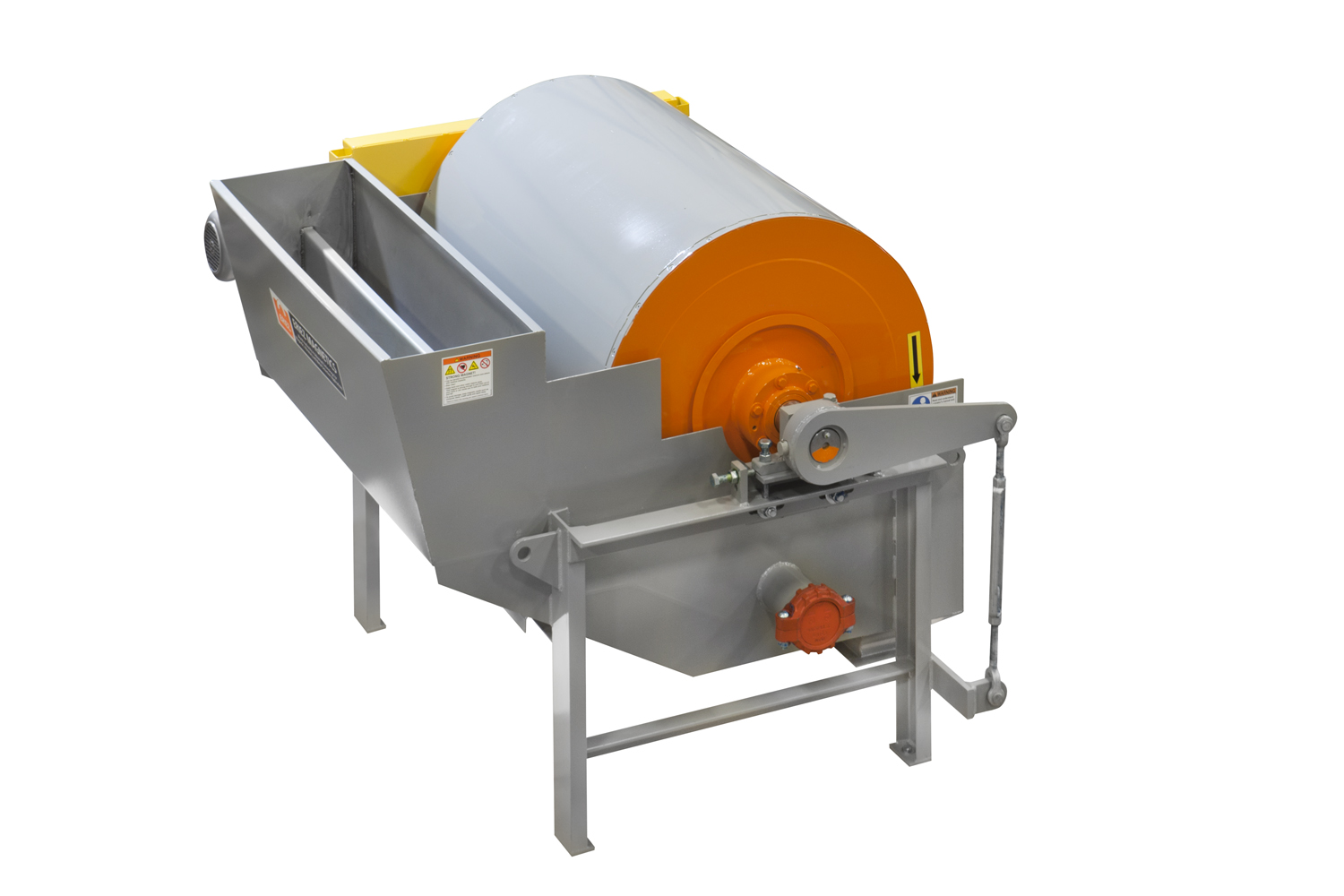

Nasstrommelabscheider von Eriez

Trommelabscheider von Eriez bestimmen Industriestandards. Die neuesten Fortschritte in der Entwicklung von Magnetkreisen sowie mehr als ein Vierteljahrhundert Erfahrung in der Fest-Flüssig-Trennung werden heute in den Nasstrommelabscheider von Eriez kombiniert.

Die Magnetabscheider für feuchte Trommeln von Eriez sind sowohl hinsichtlich des Magnetkreisdesigns als auch der Konstruktionsmaterialien innovativ. Dies führt zu einer maximalen Magnetitrückgewinnung bei minimalem Verschleiß und Wartungsaufwand. Verbesserungen des Magnetkreises, des Tankdesigns und des Antriebssystems haben zu weiteren Verbesserungen der metallurgischen Leistung und des Betriebs geführt.

Eigenschaften & Vorteile:

  • Stärkste und effektivste magnetische Elemente in der Branche
  • In Edelstahl gekapseltes Magnetelement
  • Einteiliger Trommelmantel aus Edelstahl
  • Abriebfeste Endflansche aus Aluminium oder Edelstahl

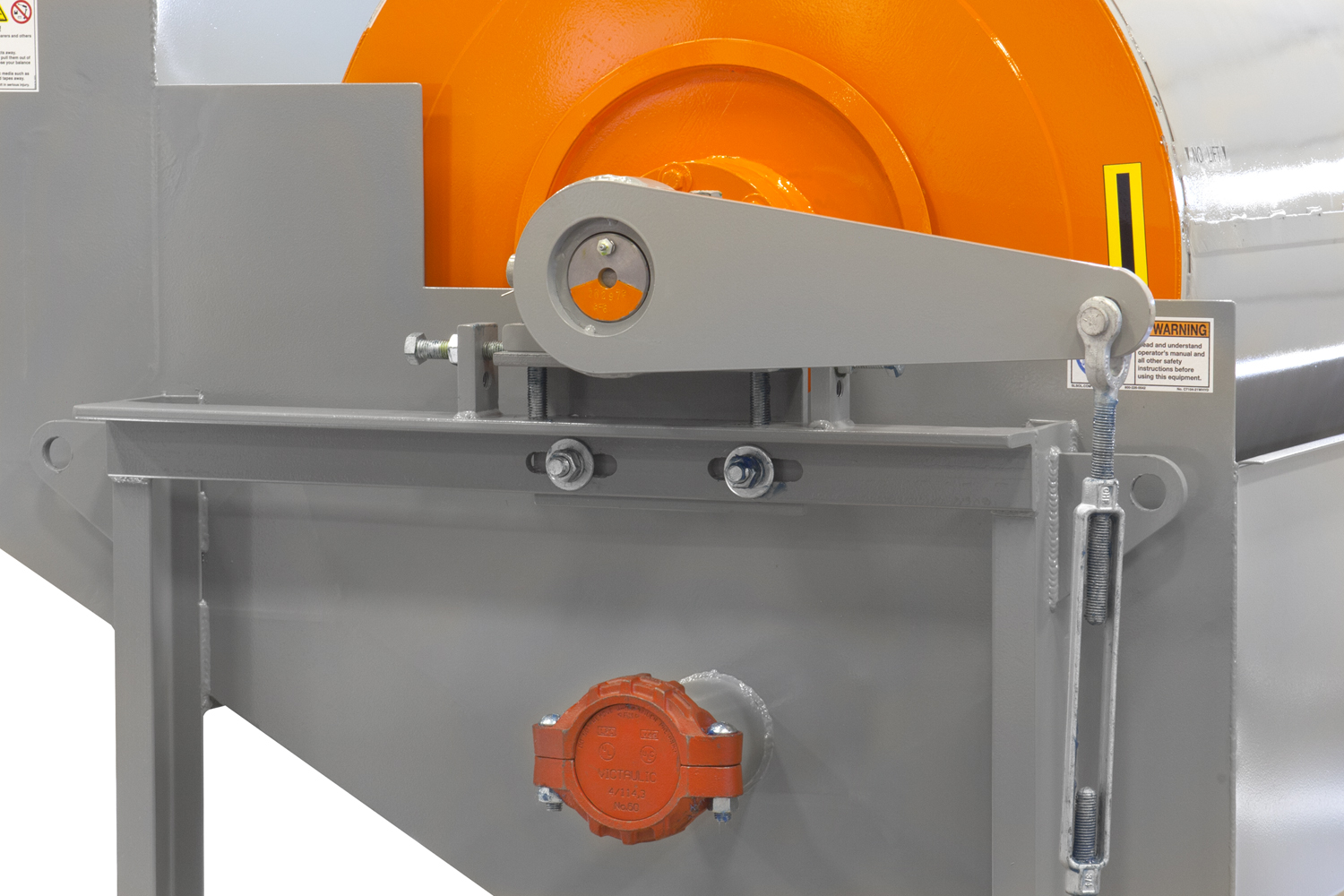

  • Zweireihige Pendelkugellager ohne Demontage der Trommel leicht zugänglich
  • Durch die genaue Positionierung der Trommel im Werk werden Feldanpassungen vermieden
  • Modularer Tank für einfache Installation
  • Überlaufwehre voller Breite
  • Hohes Eingangsvolumen
  • Geringe Anschaffungskosten
  • Jetzt mit energiereichen Seltenerdmagneten erhältlich

Nasstrommeln für Schwerlastbetrieb

Nasstrommeln sorgen für eine kontinuierliche Rückgewinnung von Magnetit oder Ferrosilizium in Schwerlastanwendungen. Eriez hat in der Branche der Schwerlastanwendungen die Industriestandards gesetzt und dabei sowohl die Konstruktionskriterien des Magnetkreises als auch den Betriebsmaßstab entwickelt. Das von Eriez entwickelte 750-Gauss-Interpole-Magnetelement ist der renommierte Magnet, der die technischen Standards der Industrie erfüllt. Eriez hat auch Maßstäbe für die Leistung von Nasstrommeln gesetzt. Das Ergebnis verschiedener Tests in der Anlage hat gezeigt, dass die Abscheider eine Magnetitrückgewinnung von über 99,9 Prozent erzielen. (Dies basiert auf Magnetitverlusten von weniger als 1 Gramm/Gallone von nichtmagnetischem Abwasser).

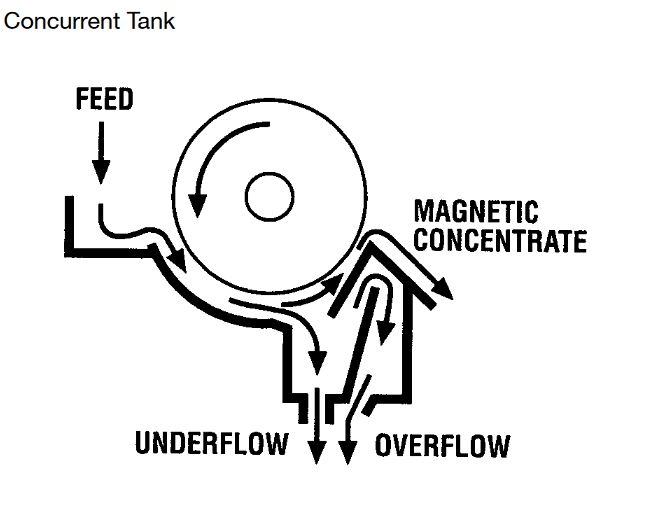

Es werden zwei grundlegende Tankarten angeboten. Die Trommel dreht sich in der gleichen Richtung wie der Schlammfluss auf simultane Tankart. Die Aufschlämmung gelangt in den Beschickungskasten und wird unter die Tauchtrommel geleitet. Die Aufschlämmung fließt dann in das von der Trommel erzeugte Magnetfeld. Der Magnetit wird vom Magnetfeld angezogen, auf der Trommeloberfläche gesammelt und aus dem Schlammstrom herausgedreht. Diese Tankart ergibt ein sehr sauberes magnetisches Produkt.

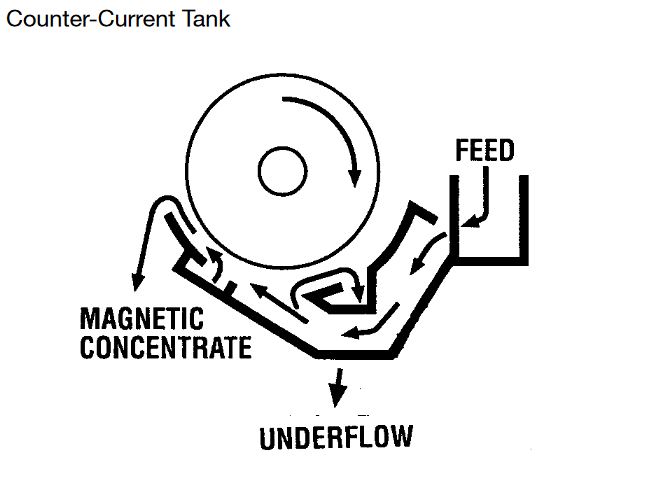

Die gegenläufige Tankart bleibt Schwerlast-Anwendungen vorbehalten. Die Trommel dreht sich dabei gegen den Schlammfluss. Die Aufschlämmung gelangt in den Beschickungskasten, um dann in das, von der Trommel erzeugte Magnetfeld zu fließen. Der Magnetit wird vom Magnetfeld angezogen, auf der Trommeloberfläche gesammelt und aus dem Schlammstrom herausgedreht. Magnetit, das nicht sofort gesammelt wird, gelangt in eine magnetische Spülzone. Der kurze Weg, auf dem das magnetische Material zwischen dem Einspeisepunkt und der magnetischen Auslasslippe transportiert werden muss, führt in Kombination mit der magnetischen Spülzone zu hohen Magnetitrückgewinnungen.































Nasstrommeln für Konzentrationsaufgaben

Nasstrommelmagnetabscheider sind der wichtigste Teil des Aufbereitungsprozesses der Magnetitkonzentration. Die Aufbereitung von Primärmagnetit erfolgt immer mit Nasstrommelabscheidern. Das Mahlgut wird normalerweise mit einer Reihe von Nasstrommel-Magnetabscheidern auf mehr als 65 Prozent magnetisches Eisen aufgerüstet. Die Anzahl der zur Aufbereitung des Erzes erforderlichen magnetischen Trennstufen hängt vom Magnetitgehalt und den Freisetzungseigenschaften des Erzes ab.

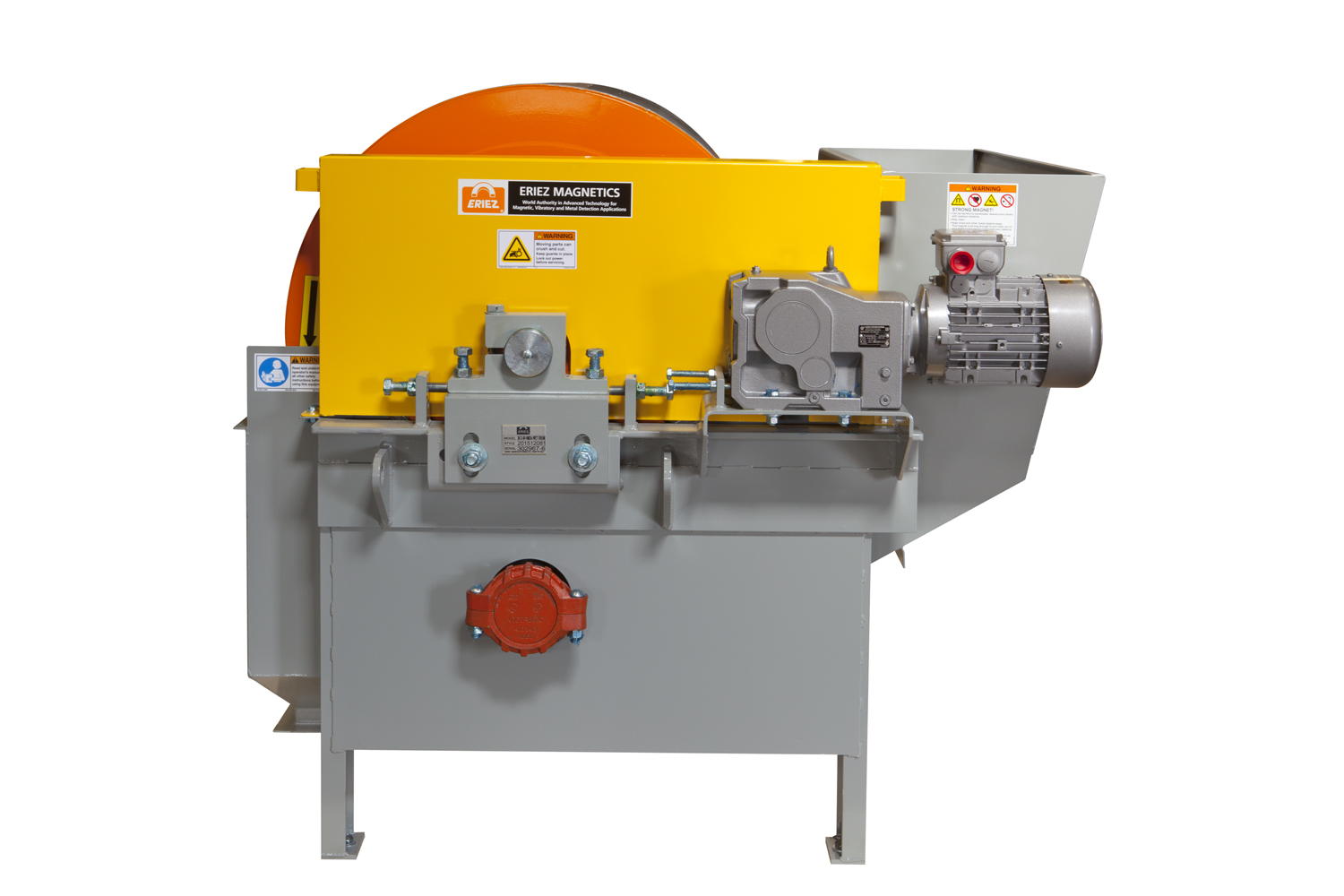

Die Nasstrommel-Magnetabscheider von Eriez sind so konstruiert und gefertigt, dass sie in anspruchsvollen Anwendungen einen zuverlässigen Betrieb gewährleisten. Der Abscheider ist für die kontinuierliche Aufbereitung von grob gemahlenem Erz ausgelegt und bietet eine hohe Verfügbarkeit. Der Tank und die Trommel sind aus dickem Edelstahl gefertigt und haben im Aufprallbereich eine Verschleißplatte. Verschleißstellen sind mit heißvulkanisiertem Gummi geschützt. Die Trommel verwendet Hochleistungs-Pendelrollenlager mit einer B-10-Lebensdauer von mehr als 100.000 Stunden. Das Antriebssystem verwendet einen Motor für Mahl- oder chemische Aufgaben, der mit einem wellenmontierten Untersetzungsgetriebe mit Taconite-Dichtungen gekoppelt ist.

Die Beschickung tritt am Boden des Tanks in den Abscheider ein und die Trommel dreht sich in die gleiche Richtung wie der Schlammstrom. Dieser Tank hat auch eine Spülzone. Die Nichtmagneten müssen durch das Magnetfeld zu einem Überlauf voller Breite wandern. Diese Konstruktion mit Überlauf über die gesamte Breite ermöglicht eine Selbstnivellierung des Tanks. Es sind keine Absaugstutzen vorhanden, die an den Durchfluss des Abscheiderfutters angepasst werden müssen. Diese Konstruktion ist am effektivsten für die Herstellung eines sauberen Magnetitkonzentrats. Das magnetische Element sollte mehrere magnetische Rührpole enthalten, um einen hohen Reinigungsgrad zu erzielen. Da die Finisher-Beschickung aus ziemlich gut freigesetztem Magnetit besteht, sind zum Sammeln keine extremen Magnetfeldstärken erforderlich.
