Permanentmagnetische Fallen von Eriez

Bieten magnetischen Schutz für Flüssigkeitsleitungen und Verarbeitungsgeräte.



Magnetic Traps



>>


Permanentmagnetische Fallen von Eriez

Das Sortiment leistungsstarker Permanentmagnetfilter von Eriez bietet magnetischen Schutz für Flüssigkeitsleitungen und Verarbeitungsgeräte. Sie bewahren die Produktreinheit, indem sie kleine Partikel eines magnetischen Maßkörpers, Rost und feine Eisenverunreinigungen entfernen.

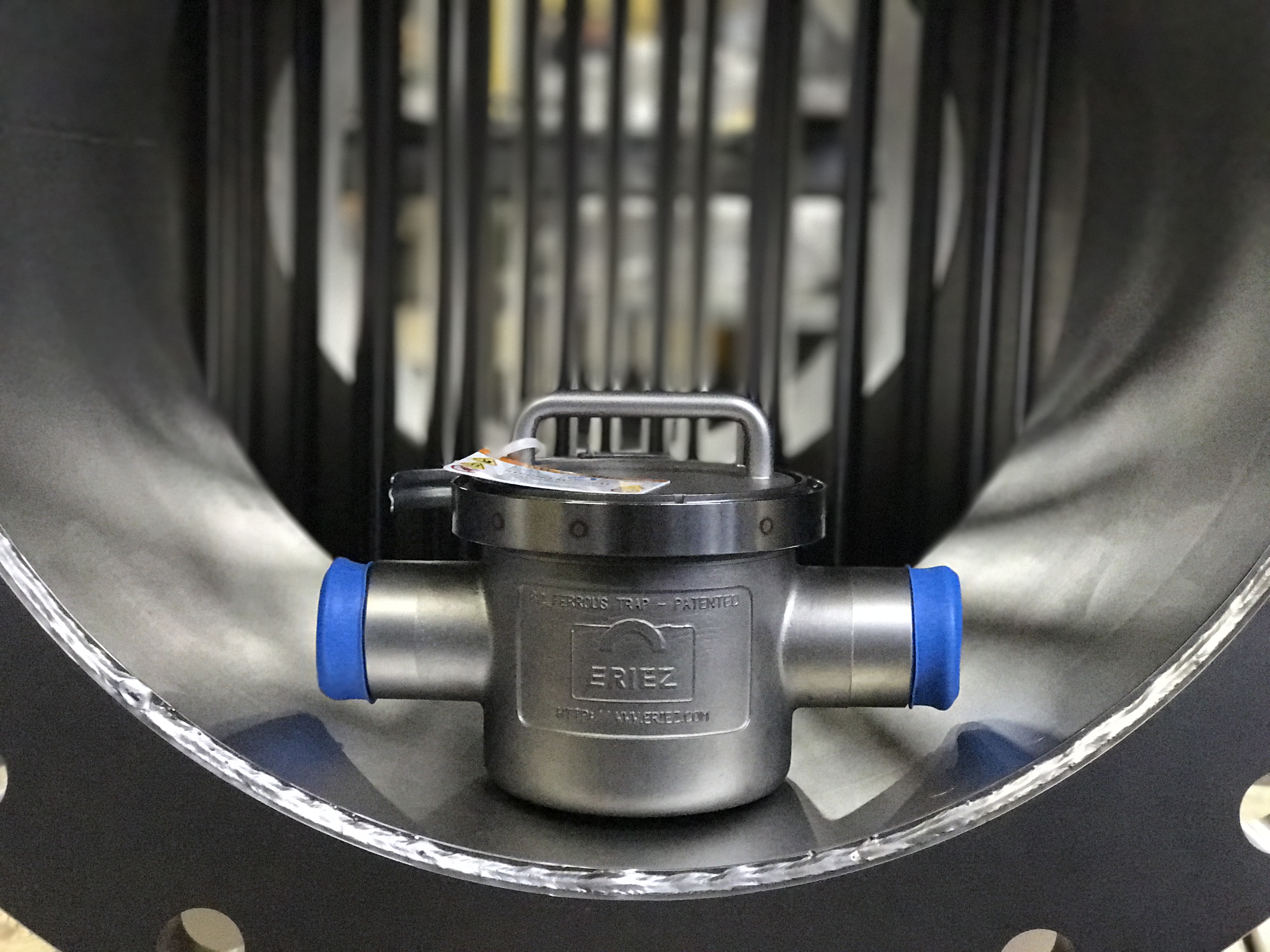

Schützen Sie Ihre Durchflussleitungen und Produkte mit den weltweit besten Magnetabscheidern für die Handhabung von Flüssigkeiten. Verhindern Sie abrasiven Verschleiß, das Einklemmen von Pumpen und sichern Sie sich ein Produkt, das frei von Eisenverunreinigungen ist. Erreichen Sie den Schutz vor Eisenverunreinigungen, den Ihr Betrieb benötigt – egal, ob es sich um eine winzige Rohrleitung mit 1/2 Zoll (13 mm) oder eine riesige Rohrleitung mit 30 Zoll (762mm) Durchmesser handelt, Eriez hat für Sie einen Magnetkreis, der Ihnen optimalen Schutz bietet.

Alle Eisenfallenmodelle verfügen über einen konstant starken Magnetkreis, der Eisenverunreinigungen anzieht und festhält. Sauberes, einfaches Design ohne bewegliche Teile ... Das leistungsstarke Permanentmagnetelement eignet sich für Materialien mit Temperaturen von bis zu 150 °F (65 °C). Ebenso verfügbar sinde Sondermodelle, die sich für Temperaturen bis zu 850 °F (454 °C) eignen.

Xtreme® Fallen

Die bei Eriez erhältlichen Xtreme® Seltenerd (RE)-Abscheider entfernen schwach magnetische oder sehr feine Eisenverunreinigungen. Der Seltenerd-Abscheider von Eriez entwickelt ein Magnetfeld, das bis zu 25-mal stärker ist als herkömmliches Keramikmagnetmaterial. Alle Modelle der Magnetfilter von Eriez sind mit Xtreme Elementen erhältlich.

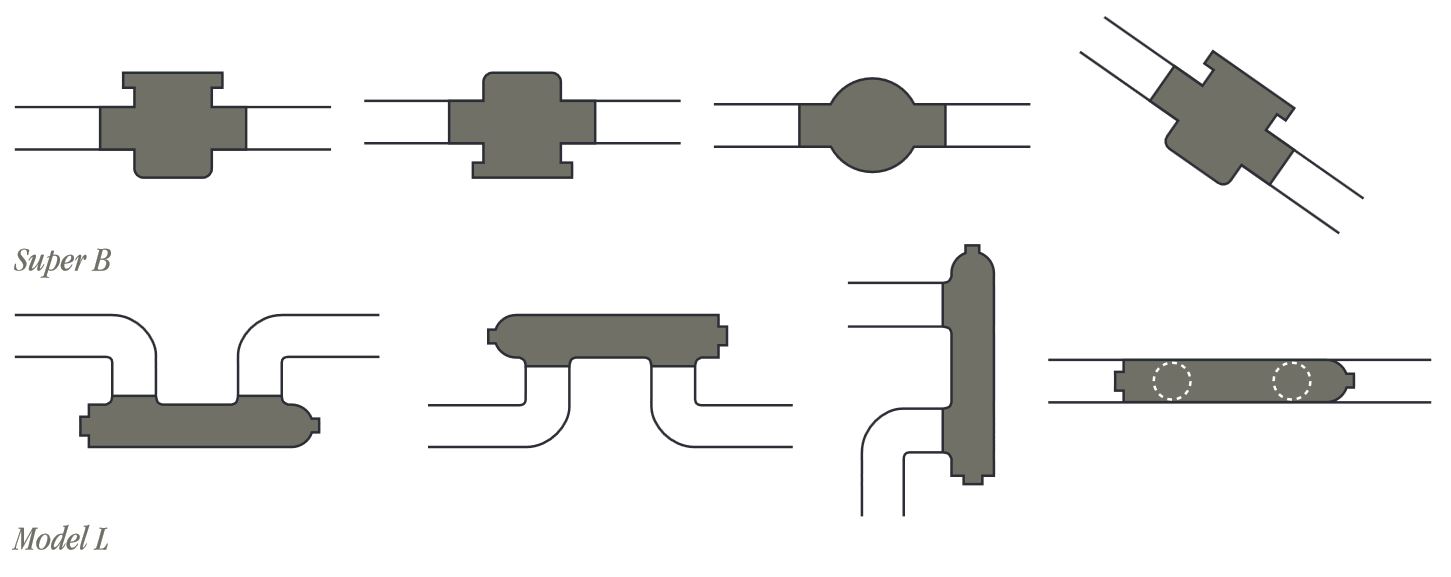

Installation & Kapazitäten

Super B- und L-Typen können in fast jeder Position installiert werden. Die Einheiten können mit der rechten Seite nach oben, mit der Oberseite nach unten, seitlich und in einem beliebigen Winkel installiert werden.

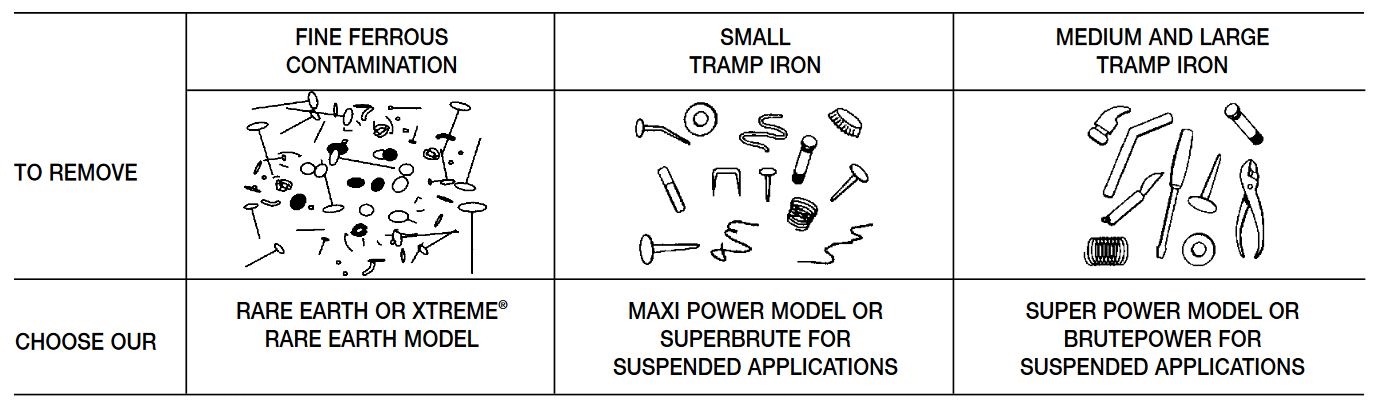

Anwendungsleitfaden

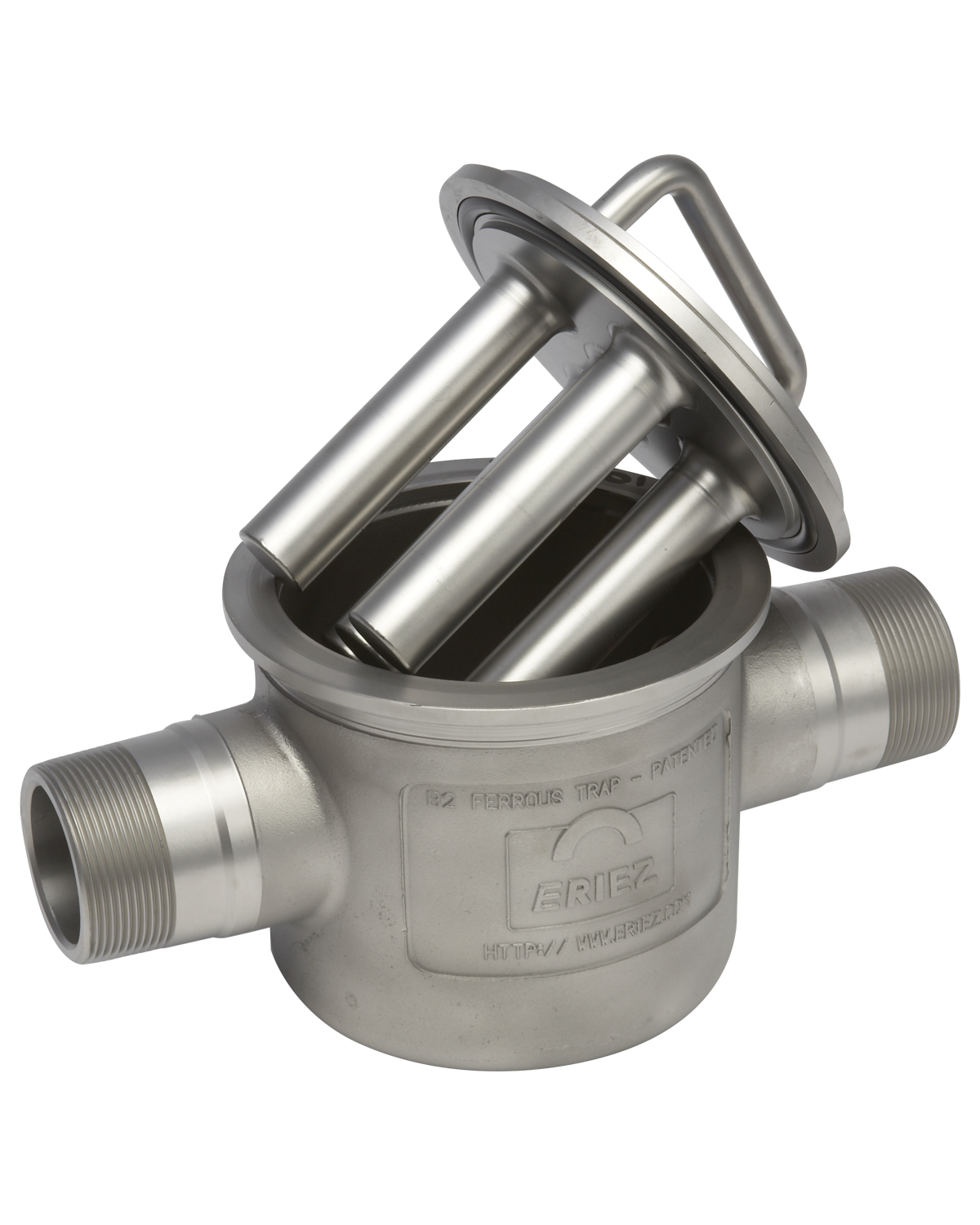

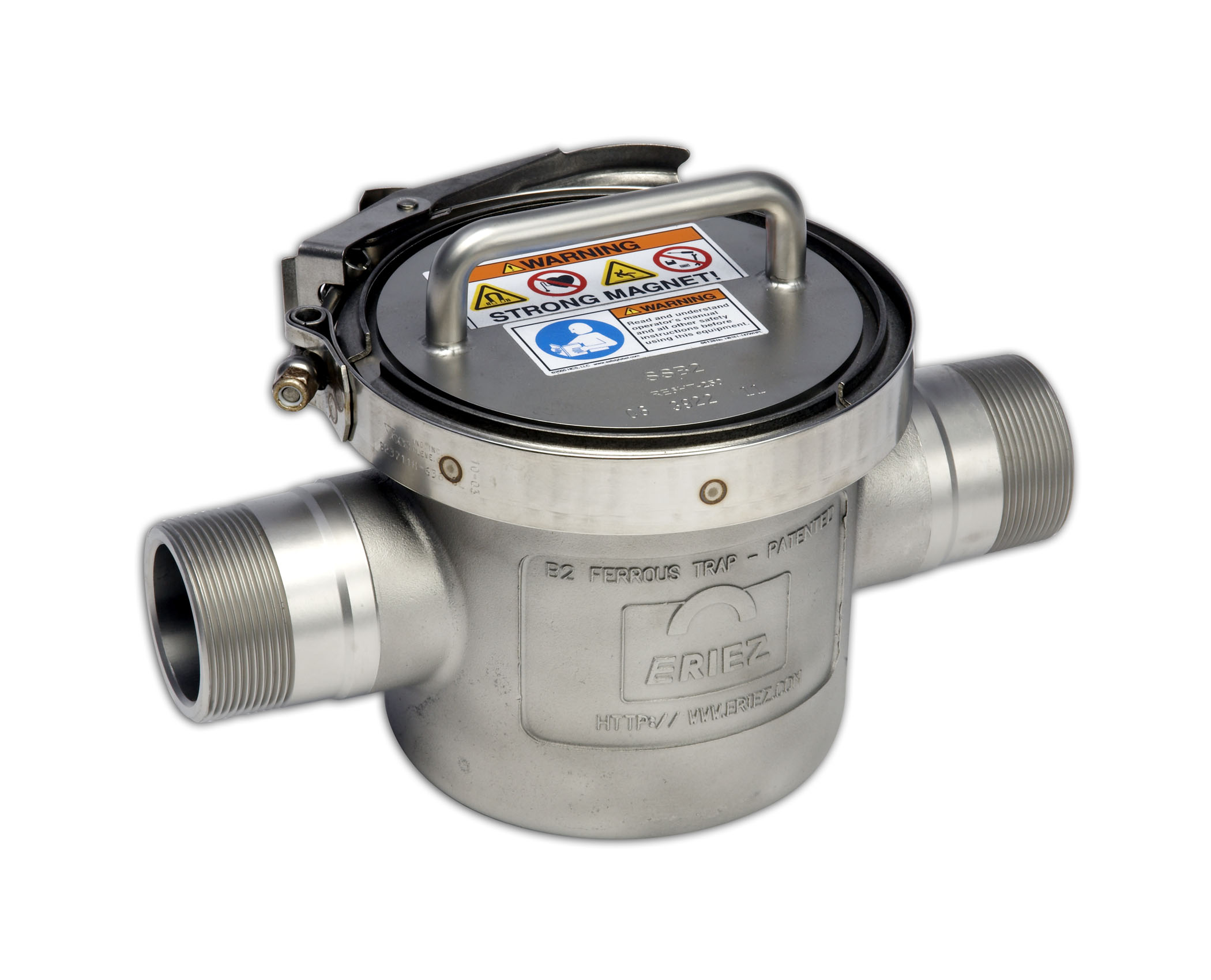

Fallen des Modells Super B

Für Rohrleitungen mit 2 Zoll (51 mm) bis 4 Zoll (102 mm) Durchmesser

Das Magnetelement, das aus einer Gruppe von Magnetrohren besteht, ist so angeordnet, dass der in den Körper eintretende Materialfluss auf die Rohre auftrifft und durch das Magnetfeld gefiltert wird, indem der offene Bereich vollständig abgedeckt wird. Diese Anordnung nutzt die Richtungsänderung des Materials und die Trägheitsdifferenz zwischen dem unerwünschten Eisen und dem Material, das es trägt. Der Magnetkreis ist so ausgelegt, dass das eingeschlossene Eisen die Tendenz hat, herumzuarbeiten und sich an der stromabwärtigen Seite der Rohre festzuhalten. Diese Aktion verhindert, dass Eisenpartikel durch den kontinuierlichen Materialfluss abgewaschen werden.

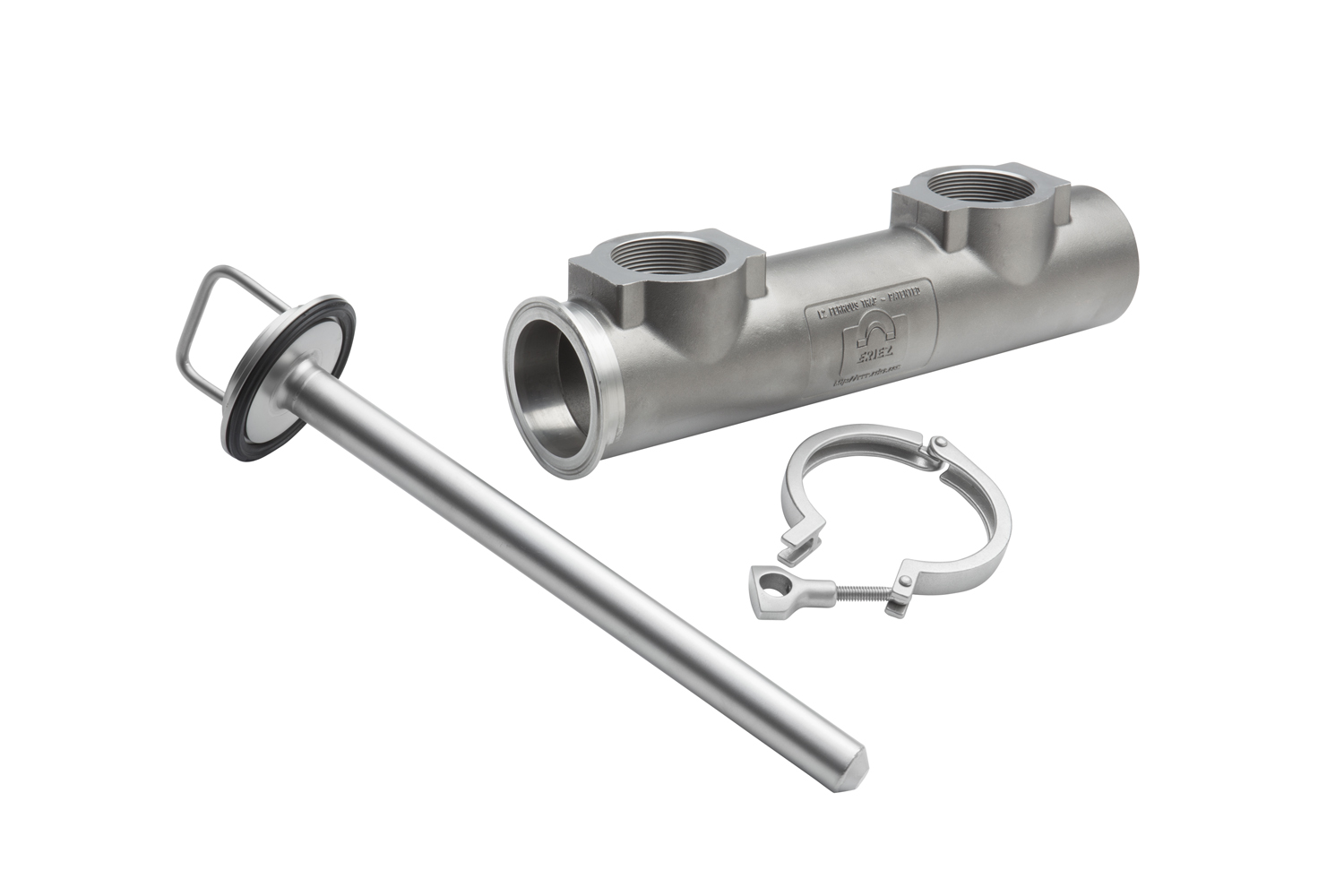

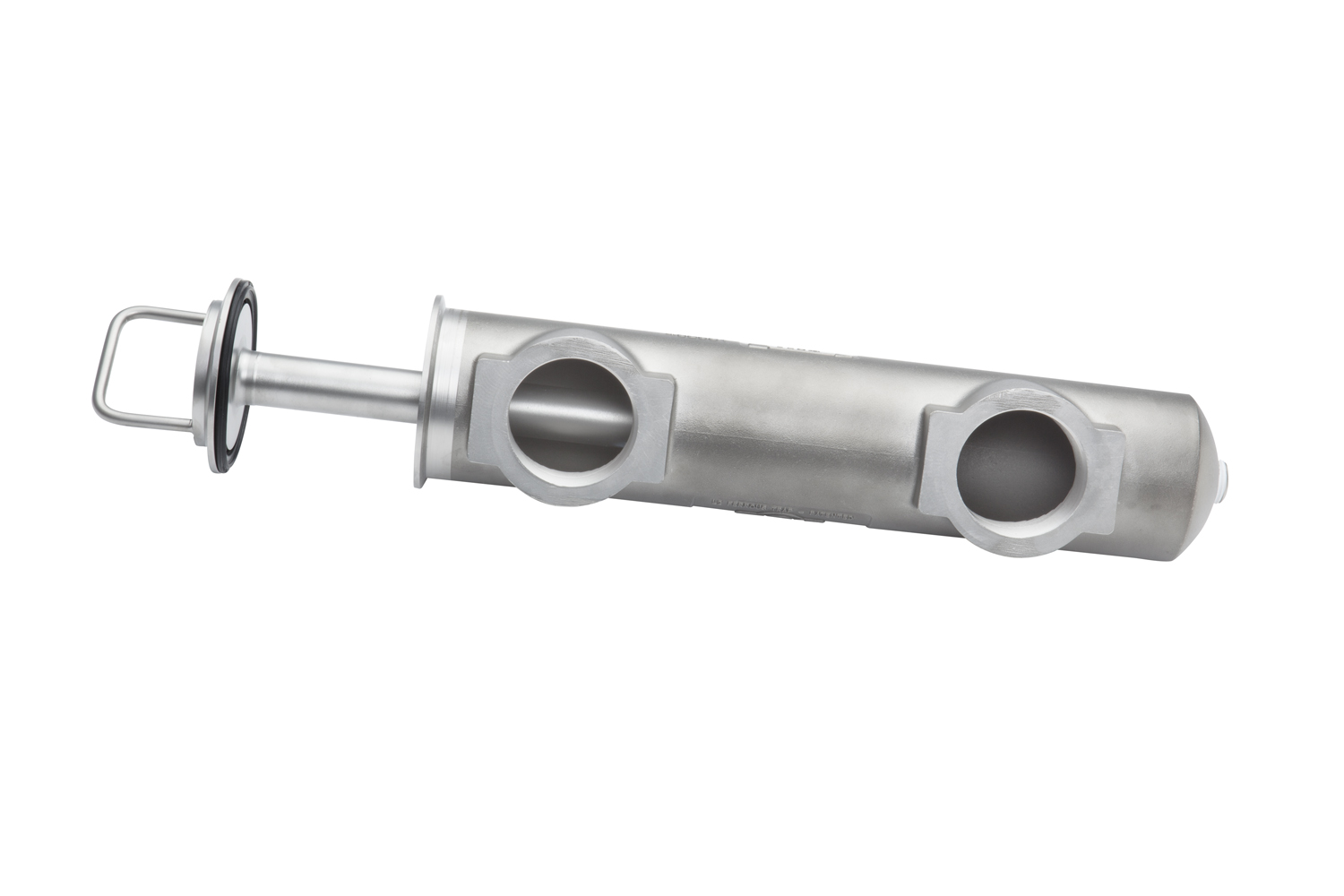

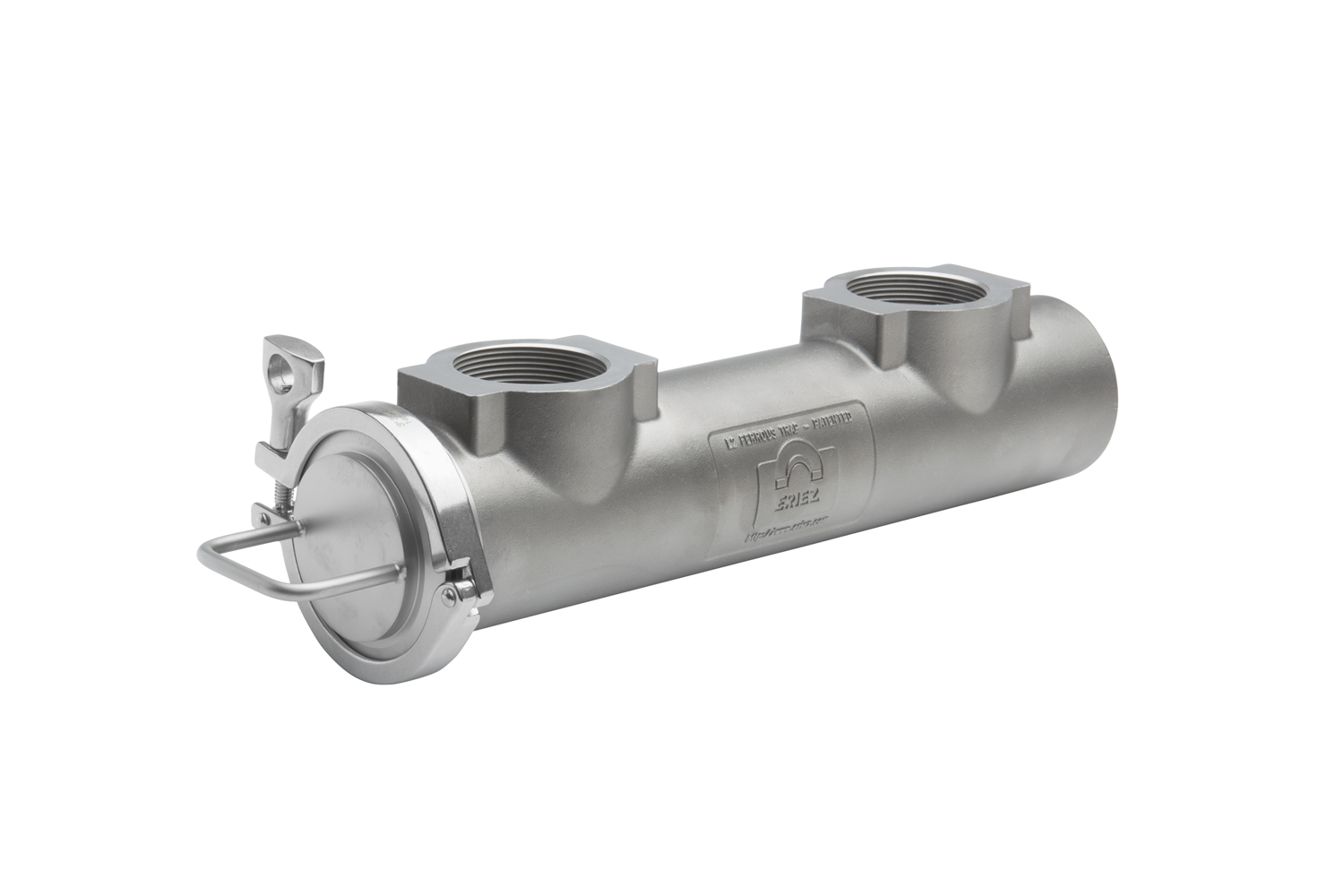

Falle des Modells L

Für Rohrleitungen mit 2 Zoll (51 mm) Durchmesser

Dieses Eisenfallen-Modell wurde als eine effektive, kostengünstige, magnetische Pipeline-Falle, wo die regierenden Betriebsbedingungen nicht zu streng sind, entwickelt. Diese Einheit besteht aus Edelstahl 316 und hält einem Druck von bis zu 150 psi (10,5 kg/cm²) stand. Es ist für 2-Zoll (51 mm)-Pipelines ausgelegt. Mit Standardreduzierern kann sie an Leitungen mit einer Größe von nur einem 1/2 Zoll (13 mm) angepasst werden. Der leistungsstarke Magnetkreis ist in einem Edelstahlrohr eingeschlossen. Als integrierter Sicherheitsfaktor kann jegliches Material, das durch die Strömung abgebürstet wird, am Auslass vorbeikommen und sich in der Tasche am Ende der Karosserie ansammeln.

Modell L-2-F

Dieses Gerät ist mit dem Modell L identisch, mit der Ausnahme, dass es eine Messing- oder optionale Edelstahl-Fallenhülse hat, die um das Magnetrohr passt, wodurch das Gerät einen doppelten Trennvorgang ausführt. Die Magnetkraft der Röhre zieht feine Eisenverunreinigungen an und hält diese zurück, während das Fallenelement nichtmagnetische Feinteile, Flusen usw. auffängt und zurückhält. Dieses Modell wird empfohlen, wenn ein Produkt durch mehr als magnetische Verunreinigungen verunreinigt wurde.

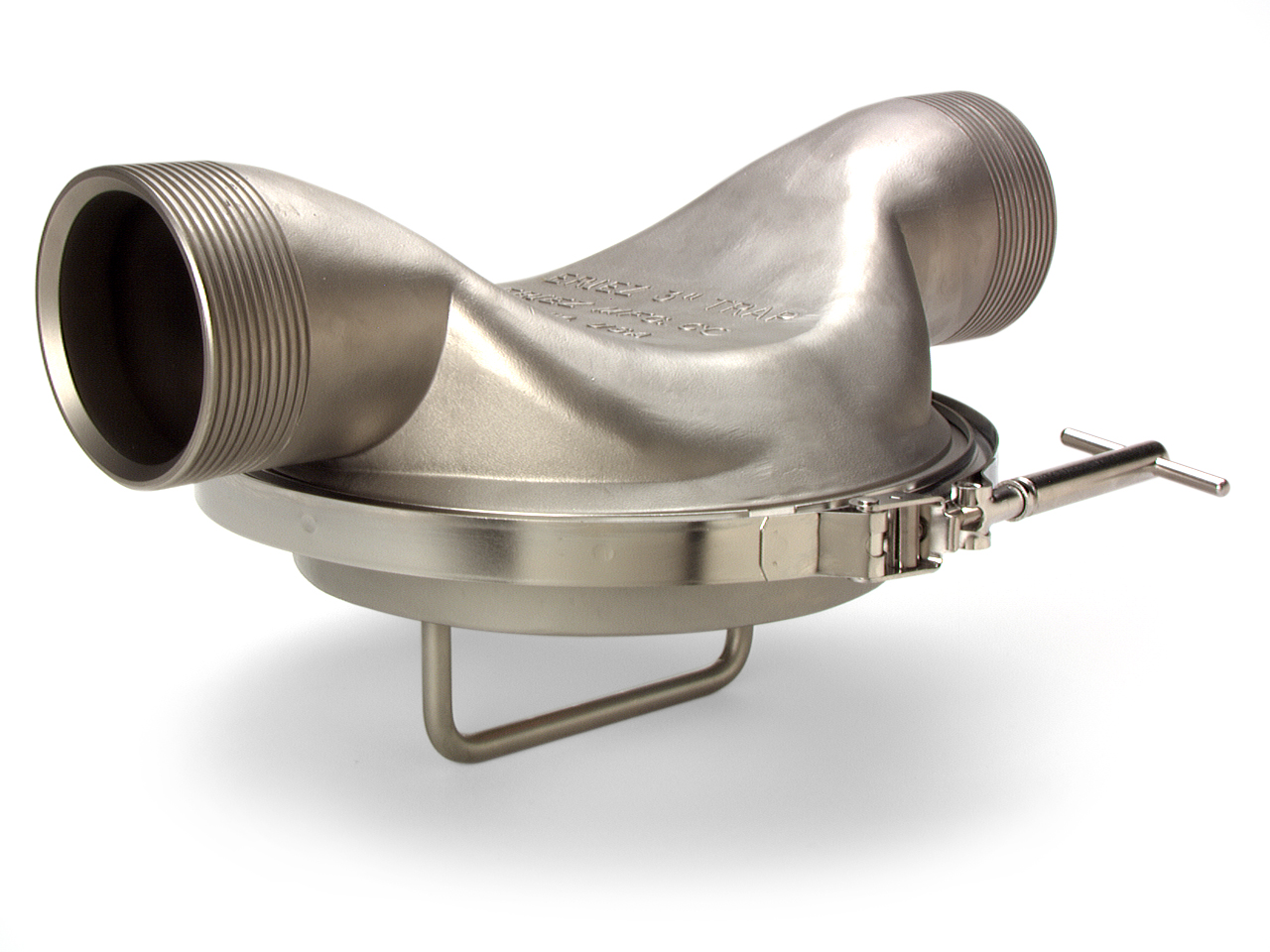

Fallen des Modells U

Für schwer fließende Produkte

Die Fallen des Modells U verwenden einen Seltenerdmagnetkreis, um feine und schwach magnetische Verunreinigungen wie Rost, Zunder oder Siebdraht zu entfernen. Sie entfernen Eisenverunreinigungen von schwer fließenden oder stückigen Produkten wie Gemüse, Salsa oder Faschiertem. Das spezielle Karosseriedesign des Modells U beinhaltet einen sich allmählich verjüngenden Übergang, der das Produkt sanft über eine glatte magnetische Oberfläche lenkt. Das Karosseriedesign enthält keine Ablenkbleche oder Leitbleche. Diese Vorrichtung eignet sich gut für Anwendungen, bei denen Fingertrichter aufgrund der Größe des Produkts verstopfen oder bei denen empfindliche Produkte brechen, wenn sie gegen eine Schallwand gedrückt werden.

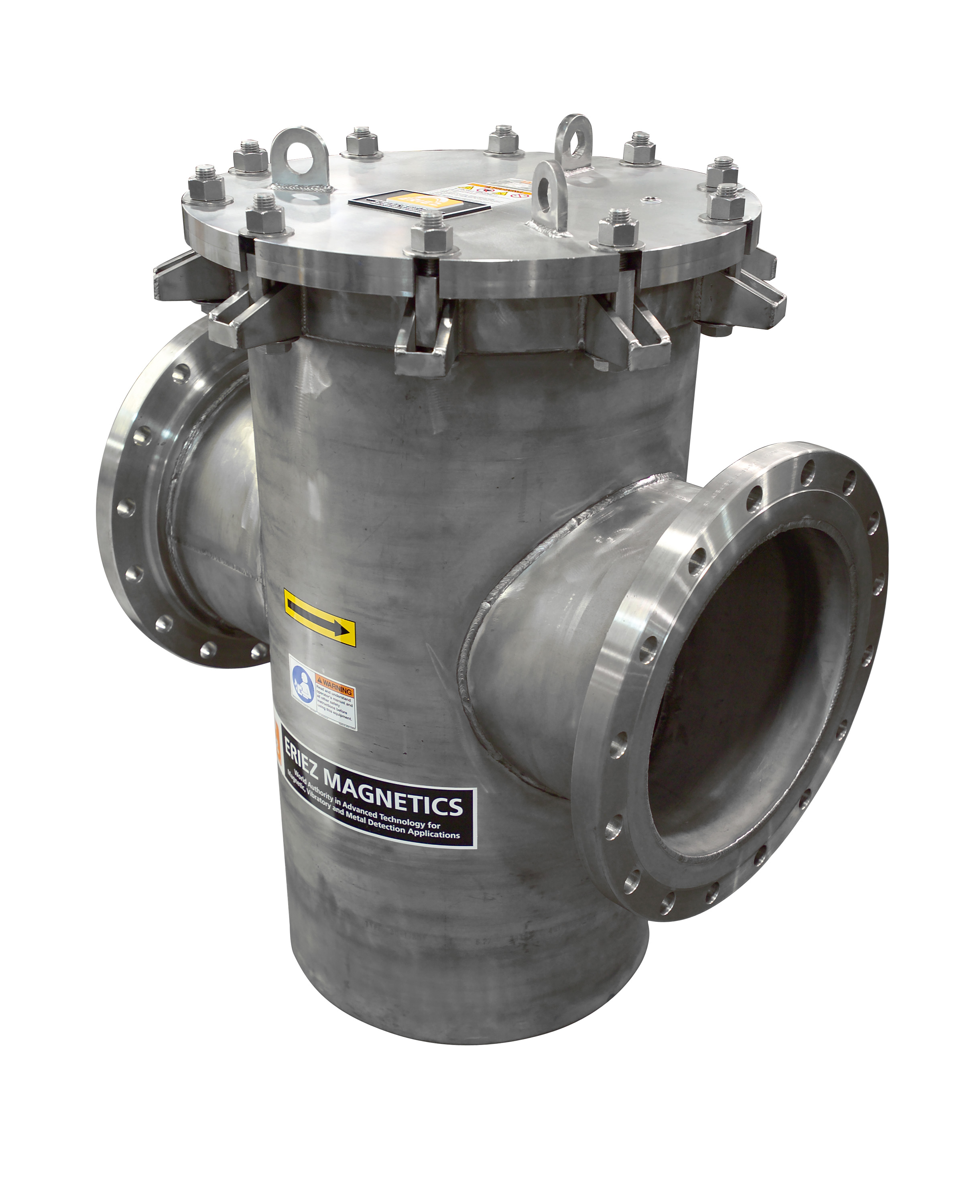

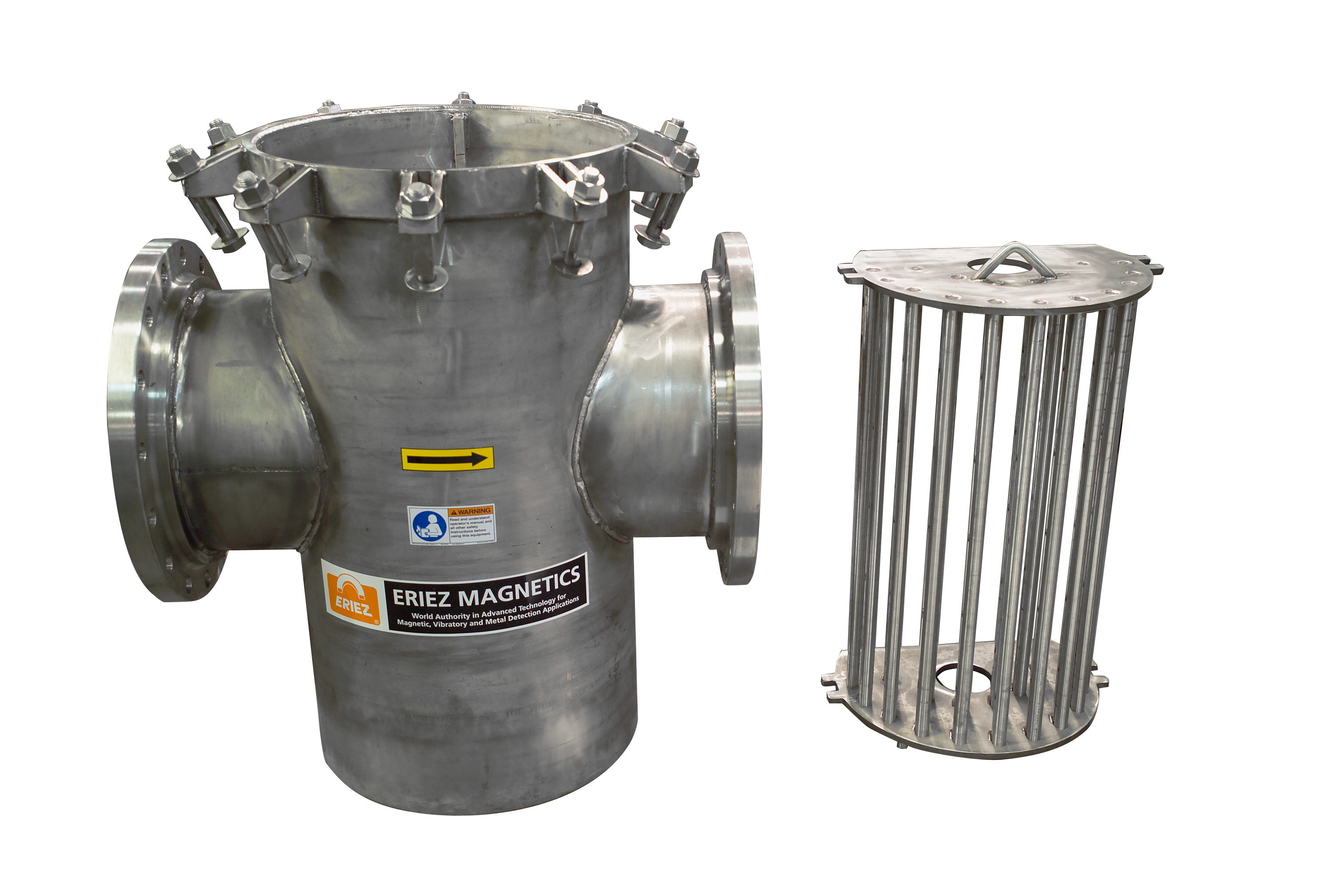

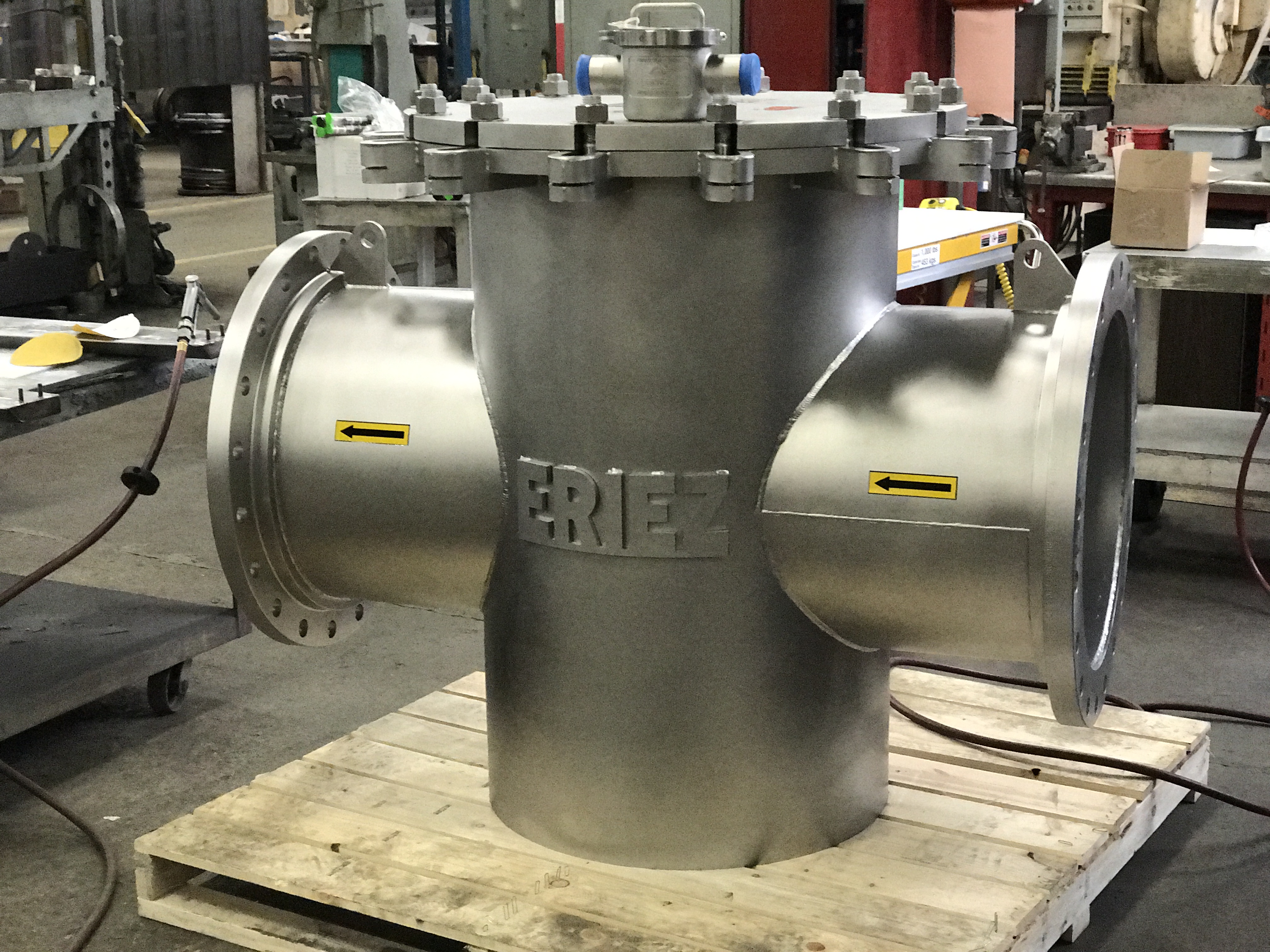

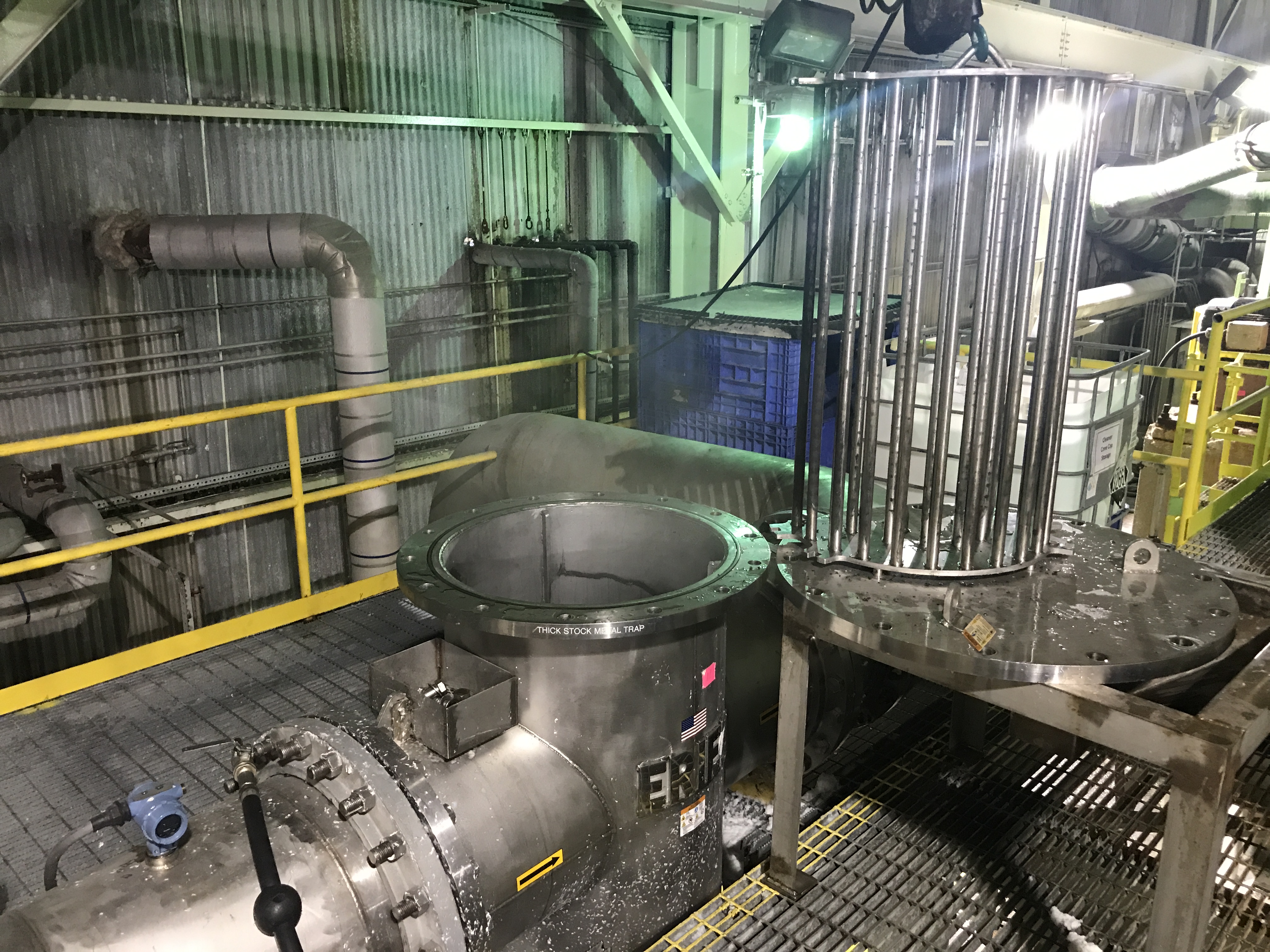

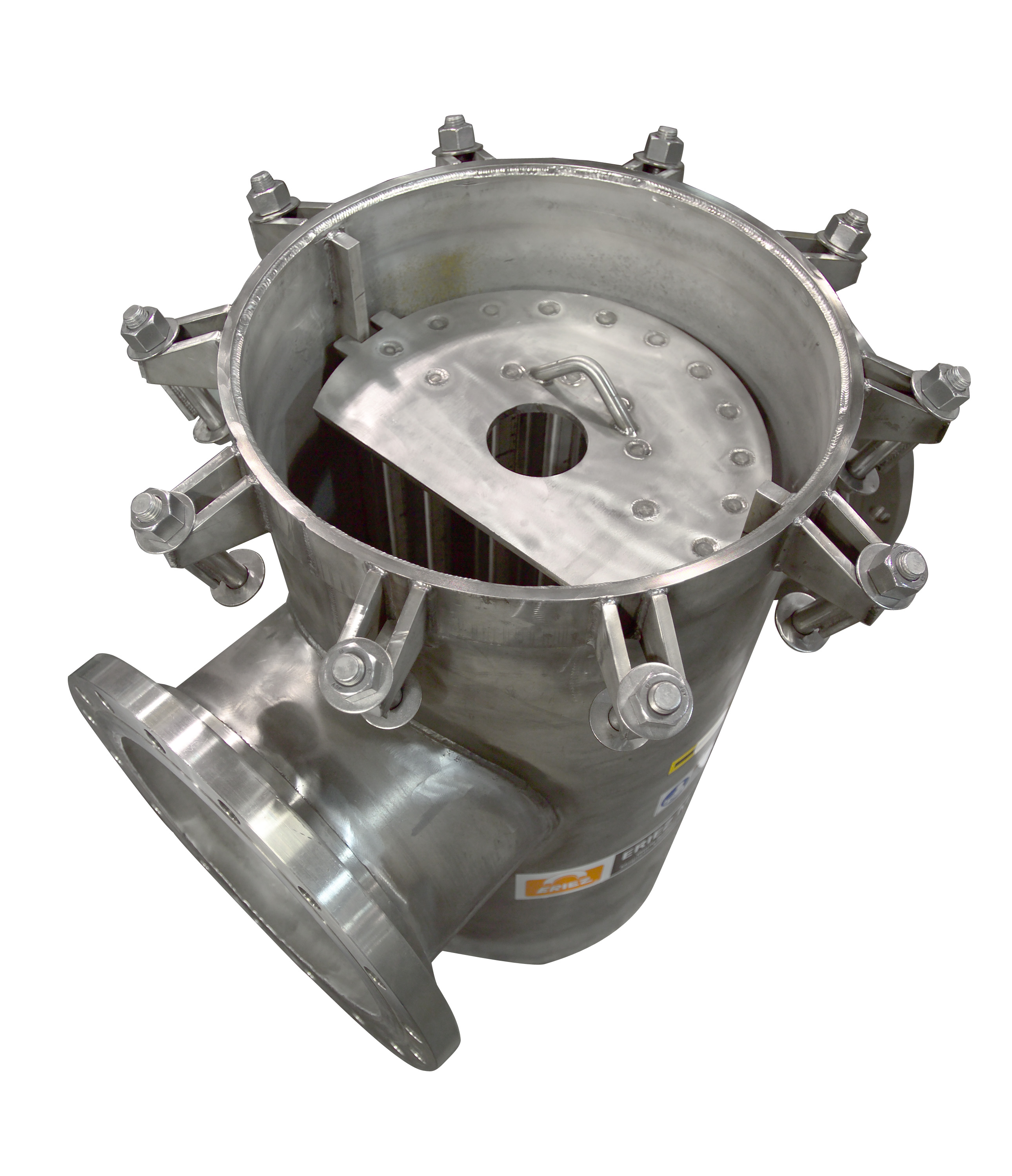

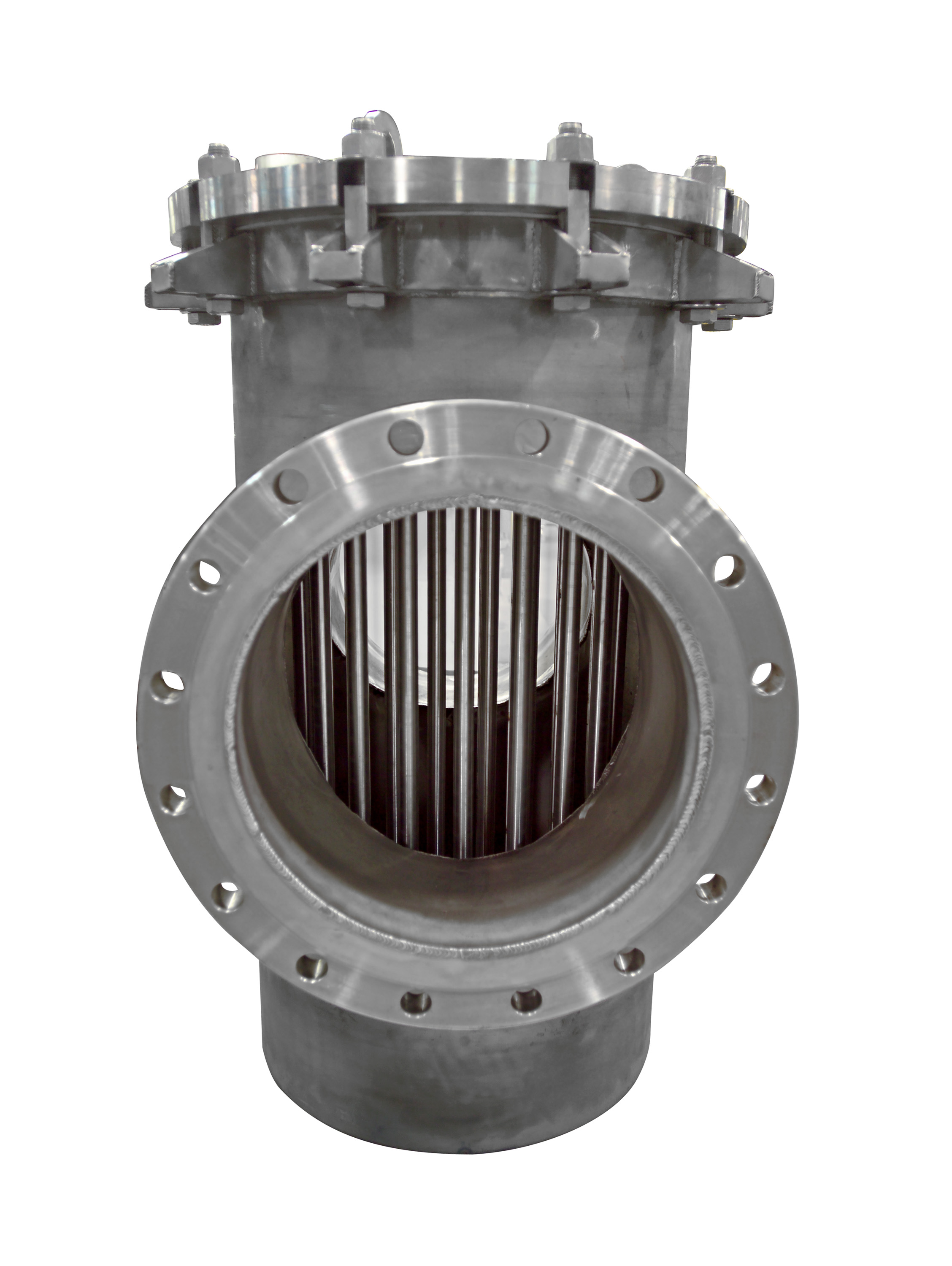

Fallen des Modells T

Für Rohrleitungen mit 6 Zoll (152 mm) bis 30 Zoll (762 mm) Durchmesser

Reduzieren Sie Schäden und Wartungsarbeiten an Filtern, Pumpen, Refinern und anderen Verarbeitungsmaschinen, die mit Papier, chemischen Aufschlämmungen und anderen flüssigen Materialien umgehen. Die robuste Konstruktion aus geschweißten Rohren und verstärkten Platten und Rohren hält einem Arbeitsdruck von bis zu 75 psi (5,3 kg/cm²) stand. Fallen des Modells T sind in erster Linie für die aufrechte Installation in horizontalen Linien vorgesehen. Sie können jedoch auch seitlich oder in geneigten oder vertikalen Linien montiert werden.





Download von Dokumenten: Permanentmagnetfallen-Broschüre

Download von Dokumenten: Permanentmagnetfallen-Broschüre

Download von Dokumenten: Permanentmagnetfallen-Broschüre

Download von Dokumenten: RE7 Penn State Leistungsbericht



Für technische Unterstützung bzw weitere Informationen oder im Falle einer Angebotsanfrage, füllen Sie bitte das Kontaktformular aus.
