Kühlmittelreiniger von Eriez

Permanentmagnetische Kühlmittelreiniger

Indizierung von Modellen

Indexkühlmittelreiniger von Eriez, die entweder mit einer glatten oder einer verlängerten Polwalze erhältlich sind, werden verwendet, wenn sowohl eisenhaltige als auch nichteisenhaltige Verunreinigungen vorhanden sind. Dabei ist kein austauschbares Filtermedium erforderlich.

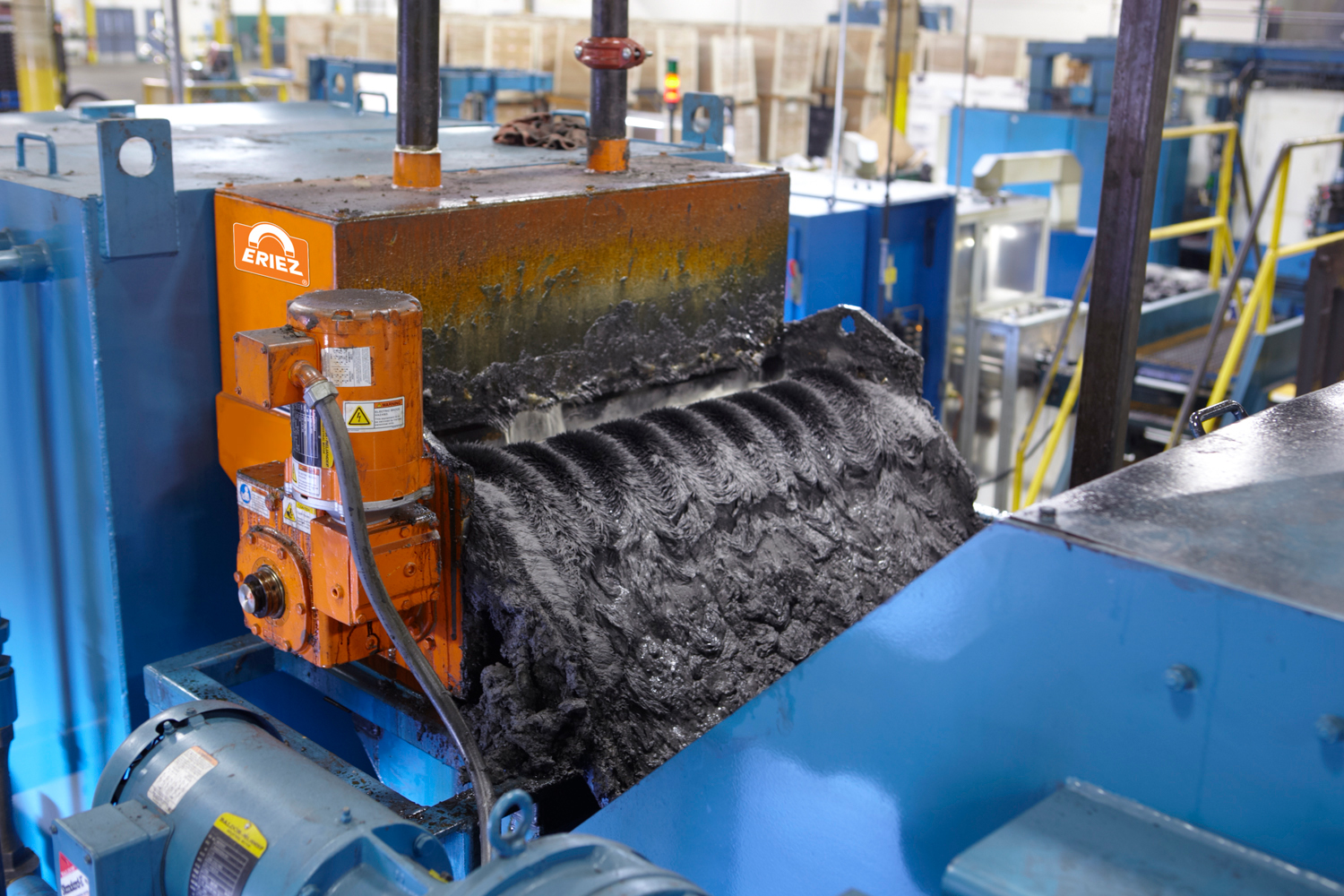

Die Magnetwalze, unter der das Kühlmittel fließt, dreht sich intermittierend. Das magnetisch angezogene Material baut zwischen der Magnetwalze und dem Gehäuse eine Masse feiner, haarartiger Partikel auf. Diese Ansammlung dient als Filtermedium, um feine nichtmagnetische Partikel wie Schleifrückstände oder andere Kühlmittelverunreinigungen einzuschließen.

Die Masse der magnetisch gehaltenen Materialien sammelt sich an, bis sie den Durchgang zwischen der Magnetwalze und dem Gehäuse einschränkt und Kühlmittel in den Sumpf zurückfließt. Der ansteigende Kühlmittelstand aktiviert einen Druckniveauschalter; Die Magnetwalze wird dann automatisch vorwärts weitergeschaltet, wodurch der verpackte Filterstopfen aus dem verengten Durchgang bewegt wird und das Kühlmittel erneut durch das Magnetfeld fließen kann.

Kontinuierlich drehende CS- und CE-Modelle

Der zweite Typ Kühlmittelreiniger von Eriez, das kontinuierlich rotierende Modell, ist ebenfalls mit glatten oder verlängerten Polwalzen ausgestattet. Diese Geräte sind für den Einsatz konzipiert, bei dem wenig oder kein nicht magnetisches Material das Kühlmittel verunreinigt.

Die Kühlflüssigkeit wird durch Schwerkraft dem Reiniger von Eriez zugeführt, wobei sie unter der Magnetwalze fließt. Das starke permanentmagnetische Feld der Walze erfasst die Eisenverunreinigung in der Flüssigkeit. Da sich die Walzenoberfläche gegen den Stromfluss dreht, werden große und kleine Eisenpartikel, die fest an ihrer Oberfläche haften, aus der Flüssigkeit nach oben befördert. Die Kühlflüssigkeit fließt zurück in den Trichter, während Eisenpartikel vom Schaberblatt entfernt werden. Späne, Abrieb und andere Verunreinigungen werden von der Trommel abgekratzt und auf den geneigten Schaberklingen abgelegt. Auf dem Schaberblatt sammeln sich Späne an und bewegen sich langsam zu der Ausstoßlippe, die zu einem Auffangbehälter hin abfällt.

Seltenerd-Kühlmittelreiniger

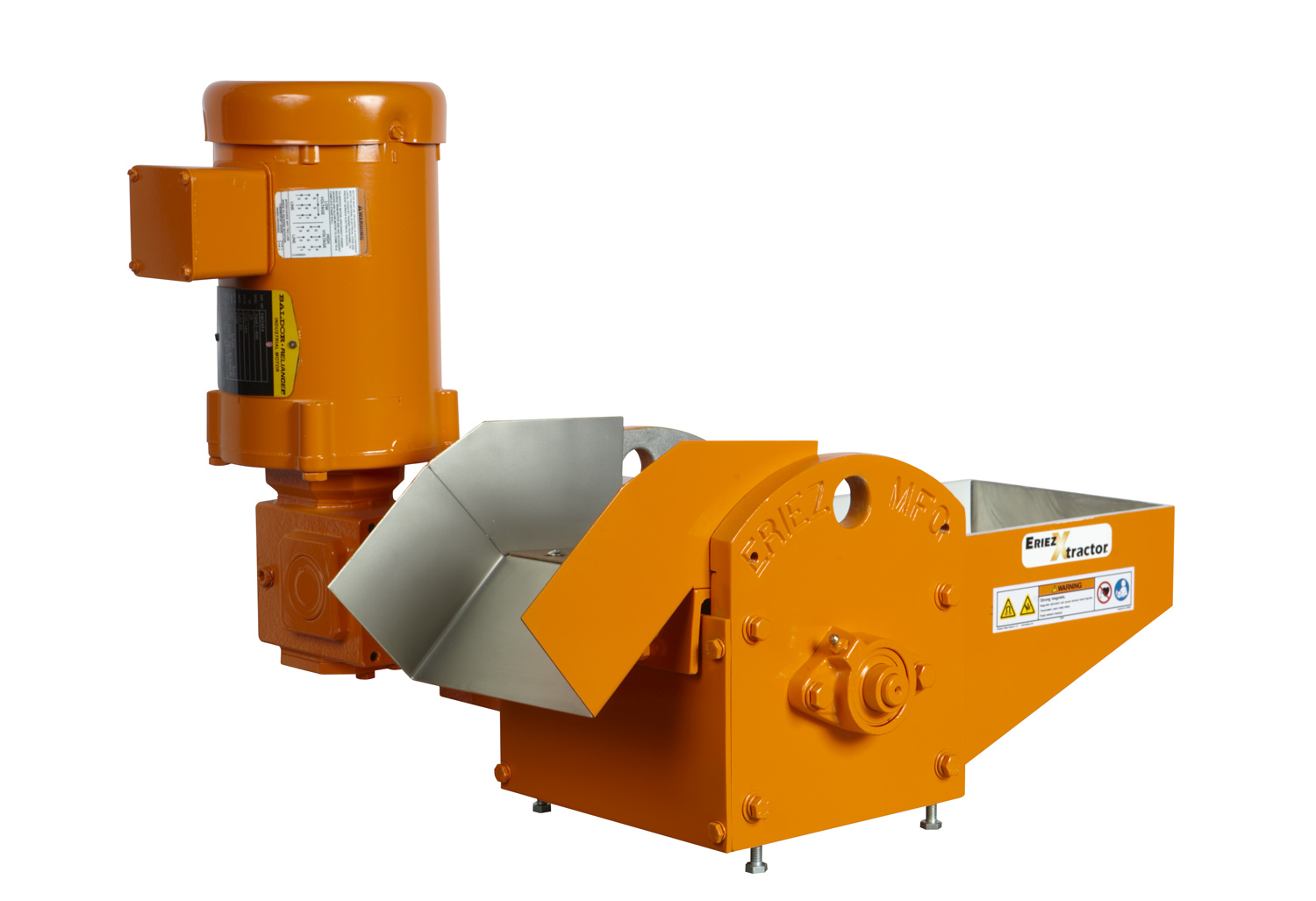

Der Eriez Xtractor Seltenerd-Kühlmittelreiniger nutzt ein starkes Magnetfeld, um die Aufnahme zu maximieren und feine Eisenpartikel aus einem Kühlmittel zu entfernen. Sein einzigartige Magnetkreiskonzeption macht den Abscheider viel stärker als alle anderen herkömmlichen Permanentmagnet-Abscheider, die Alnico- oder Bariumferritelemente verwenden.

Das Gerät ist in vier Größen erhältlich und fördert bis zu 30 Gallonen wasserlösliches Kühlmittel pro Minute pro Fuß Trommelbreite (4 l/min pro cm Breite). Jedes Modell wird von einem standardmäßigen 3-Phasen-TEFC-Drehstrommotor mit 230/460 V und 60 Hz angetrieben.

Eriez Xtractor-Seltenerd-Kühlmittelreiniger verwenden einen leistungsstarken Magnetkreis, um die Magnetfeldstärke zu maximieren. Das resultierende hohe Feld bietet die effektivste Trennreaktion aller Magnetabscheider unter den Trommeltypen. Im Betrieb gelangt mit feinen Eisenpartikeln verunreinigte Flüssigkeit in den Sumpfbereich und fließt an einer gegenläufigen Magnettrommel vorbei. Von der Trommel angezogene Partikel werden festgehalten und nach oben angehoben, wo ein mechanischer Entlademechanismus sie zu einer Entladerinne befördert. Die Reinigungsflüssigkeit tritt am Boden des Abscheiders aus.
