Magnetroste

Starker Permanentmagnet-Schutz gegen Fein- und Fremdeisenverunreinigungen

Grate Magnets



>>


Eriez – Magnetroste

Starker Permanentmagnet-Schutz gegen Fein- und Fremdeisenverunreinigungen. Konzipiert für die einfache Installation in stark geneigten Behältern, ungeraden und unregelmäßig geformten Behältern, Bodenöffnungen, vertikalen geschlossenen Rinnen und Kanälen.

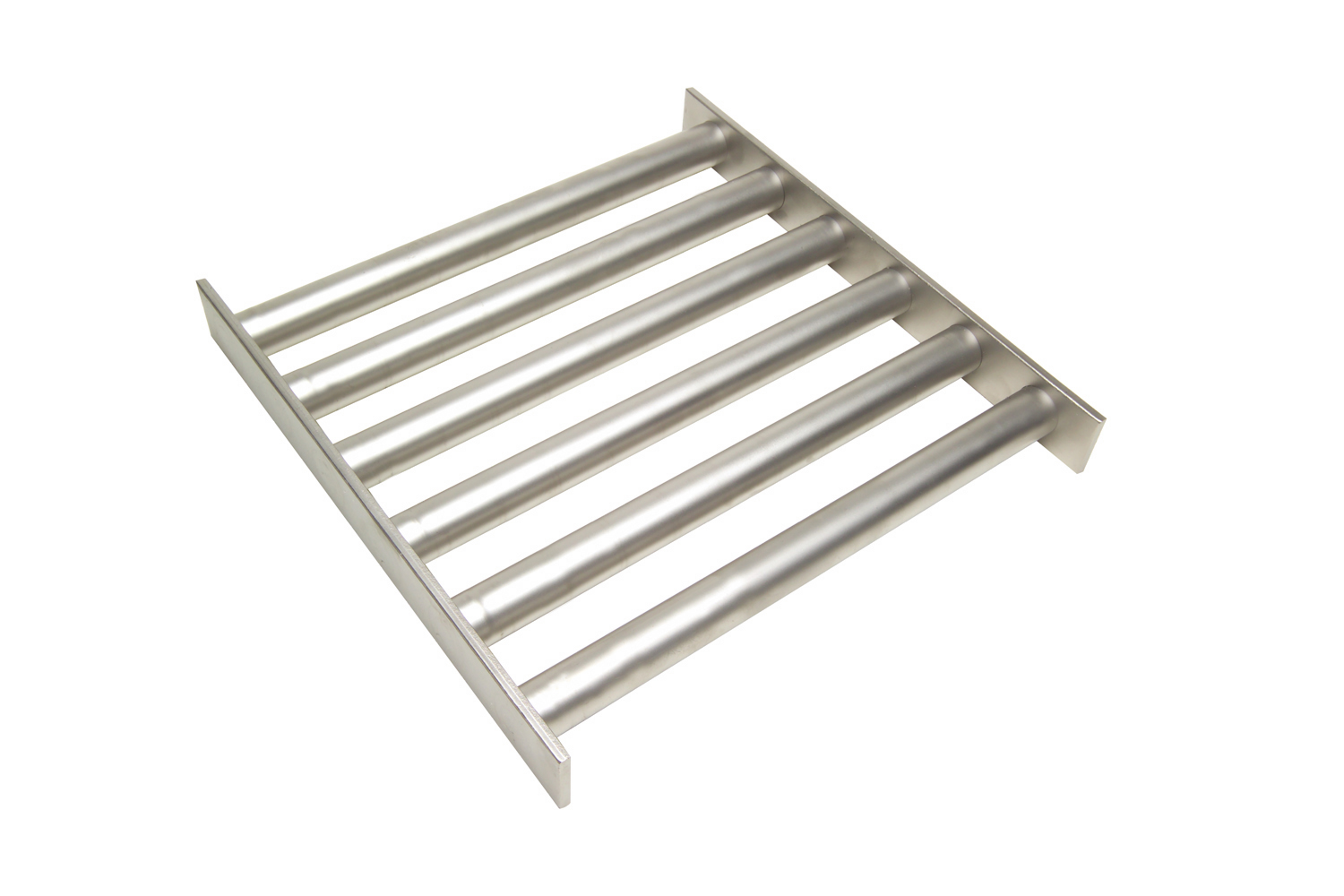

Standard-Magnetroste

Permanentrostmagnete von Eriez werden seit vielen Jahren Keramik- oder Alnico-Magnetmaterialien als Energiequelle verwendet. Wenn diese Abscheider mit von Eriez entworfenen Schaltkreisen gebaut werden, liefern sie gute Magnetfelder zu nominellen Kosten und entfernen in den meisten Anwendungen sowohl Fremd- als auch Feineisenverunreinigungen in zufriedenstellender Weise. Sie sind nach wie vor die am häufigsten verwendeten Magnete zur Verbesserung der Produktreinheit von trockenen Schüttgütern.

Xtreme® Seltenerd-Magnetroste

Die bei Eriez erhältlichen Xtreme® Seltenerd-Abscheider entfernen schwach magnetische oder sehr feine Eisenverunreinigungen. Sie sind bei einer größeren Entfernung kraftvoller als herkömmliche Permanentmagnete und verfügen über höhere Gradienten und eine erhöhte Haltekraft. Dies bedeutet, dass sie schwach magnetische oder sehr feine Eisenverunreinigungen erreichen und anziehen und sie so festhalten können, dass ein Abwischen durch den Produktfluss praktisch ausgeschlossen ist.

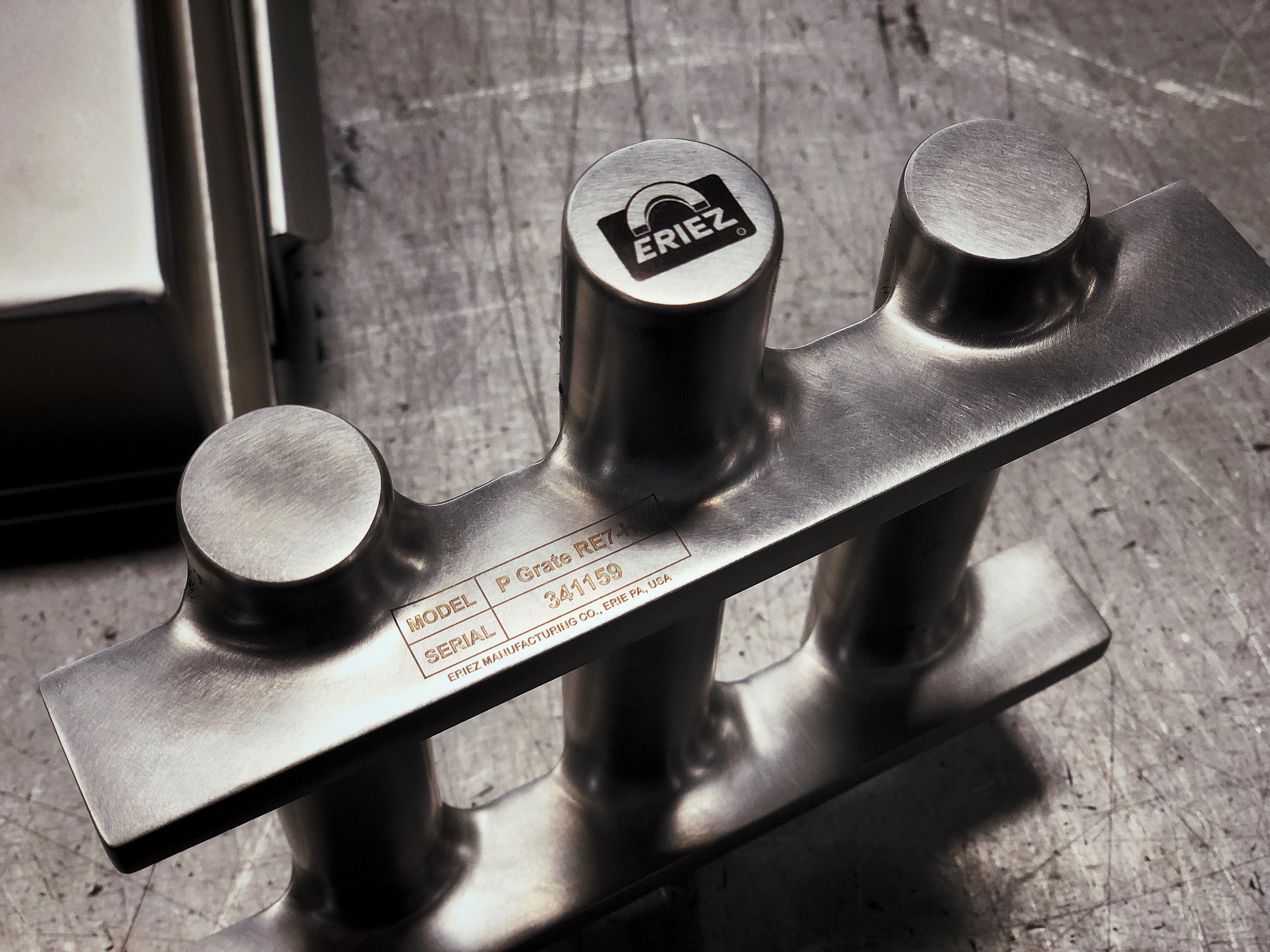

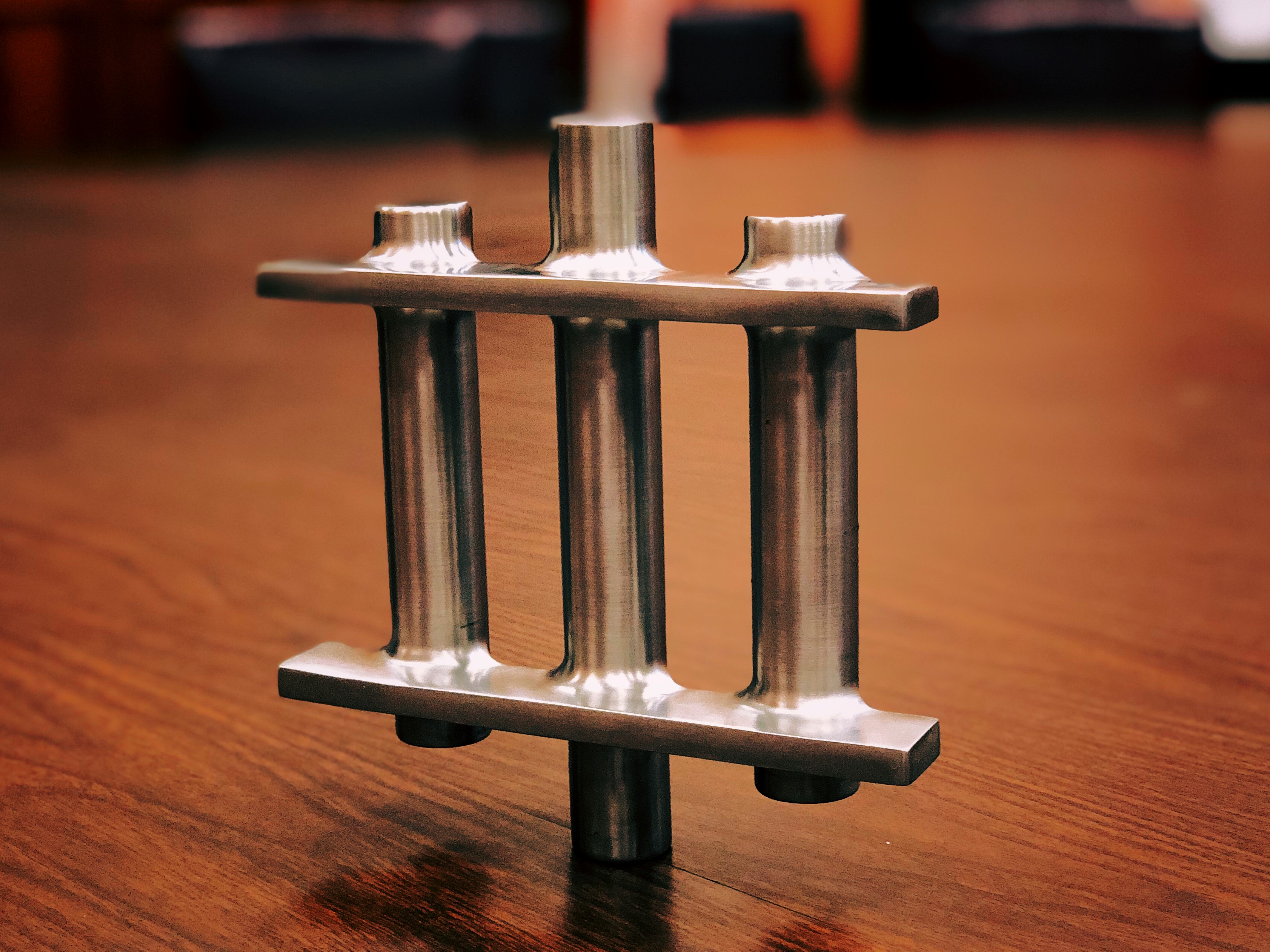

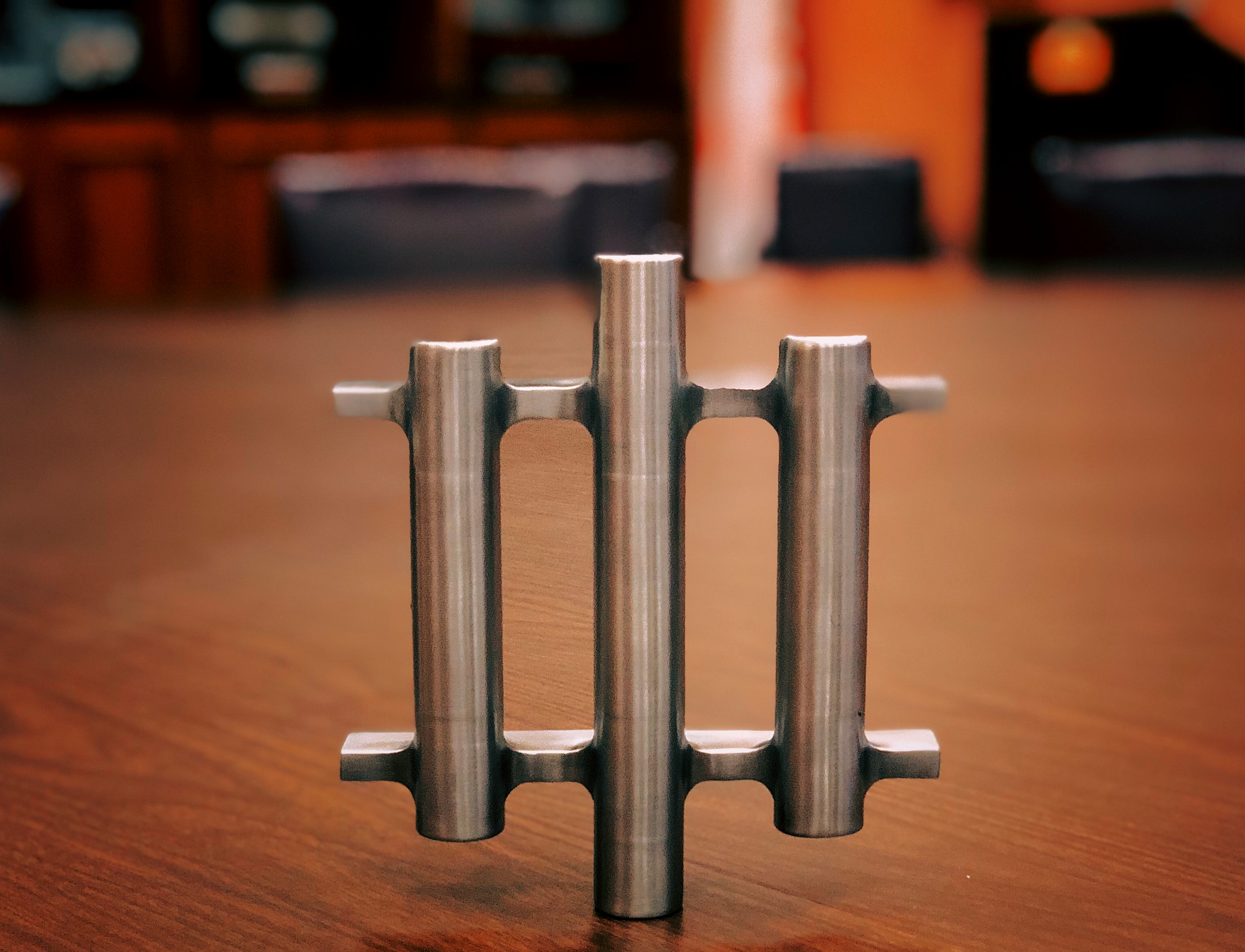

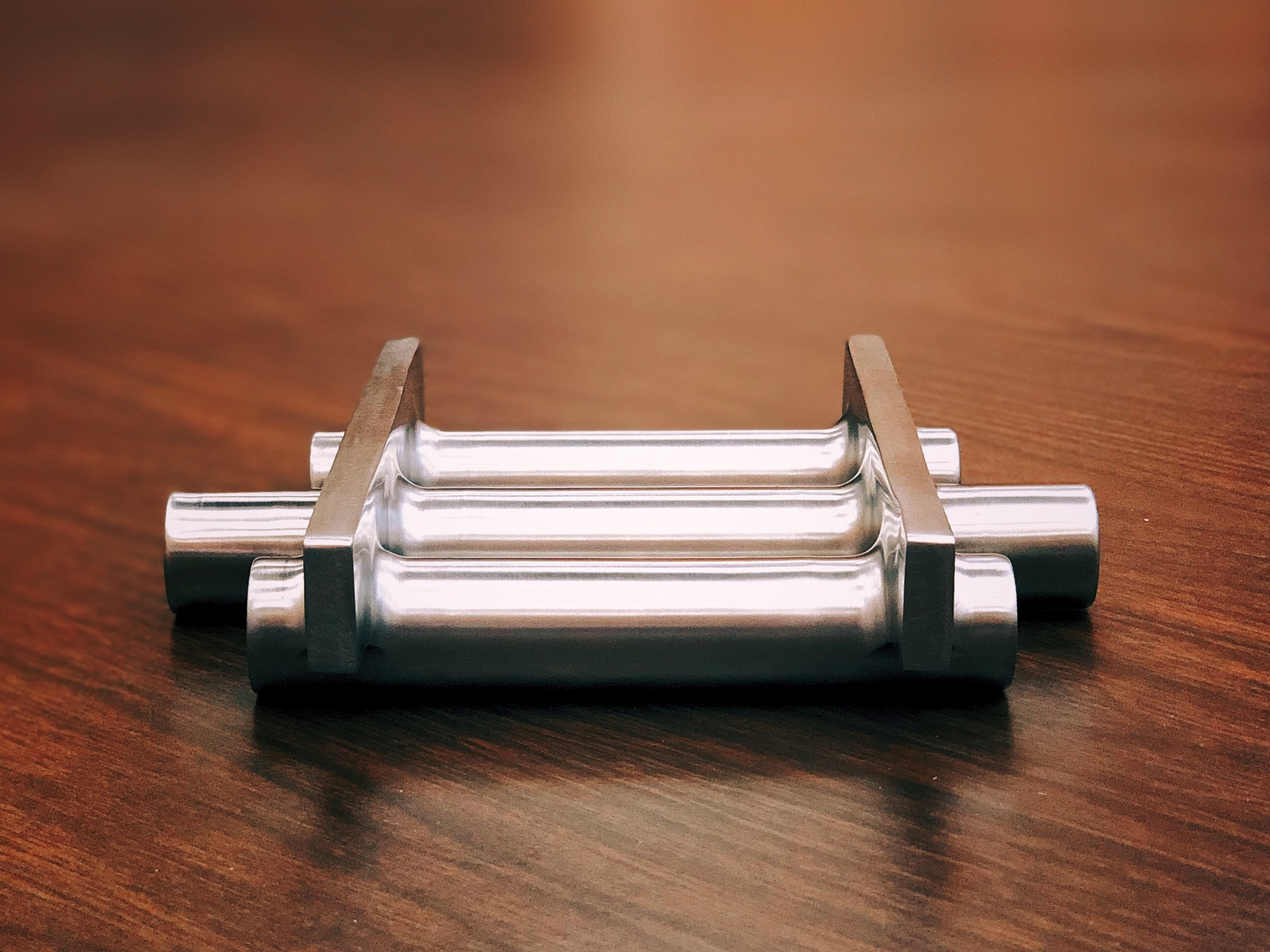

Sanitär-Magnetroste

Sowohl Standard- als auch Xtreme®-Magnetroste sind auch als Sanitärausführung erhältlich. Diese Einheiten bestehen durchgehend aus Edelstahl und sind mit Sorgfalt hergestellt, um keine Löcher, Risse oder Spalten gemäß den anerkannten Hygienestandards für die Lebensmittelverarbeitung zu enthalten.

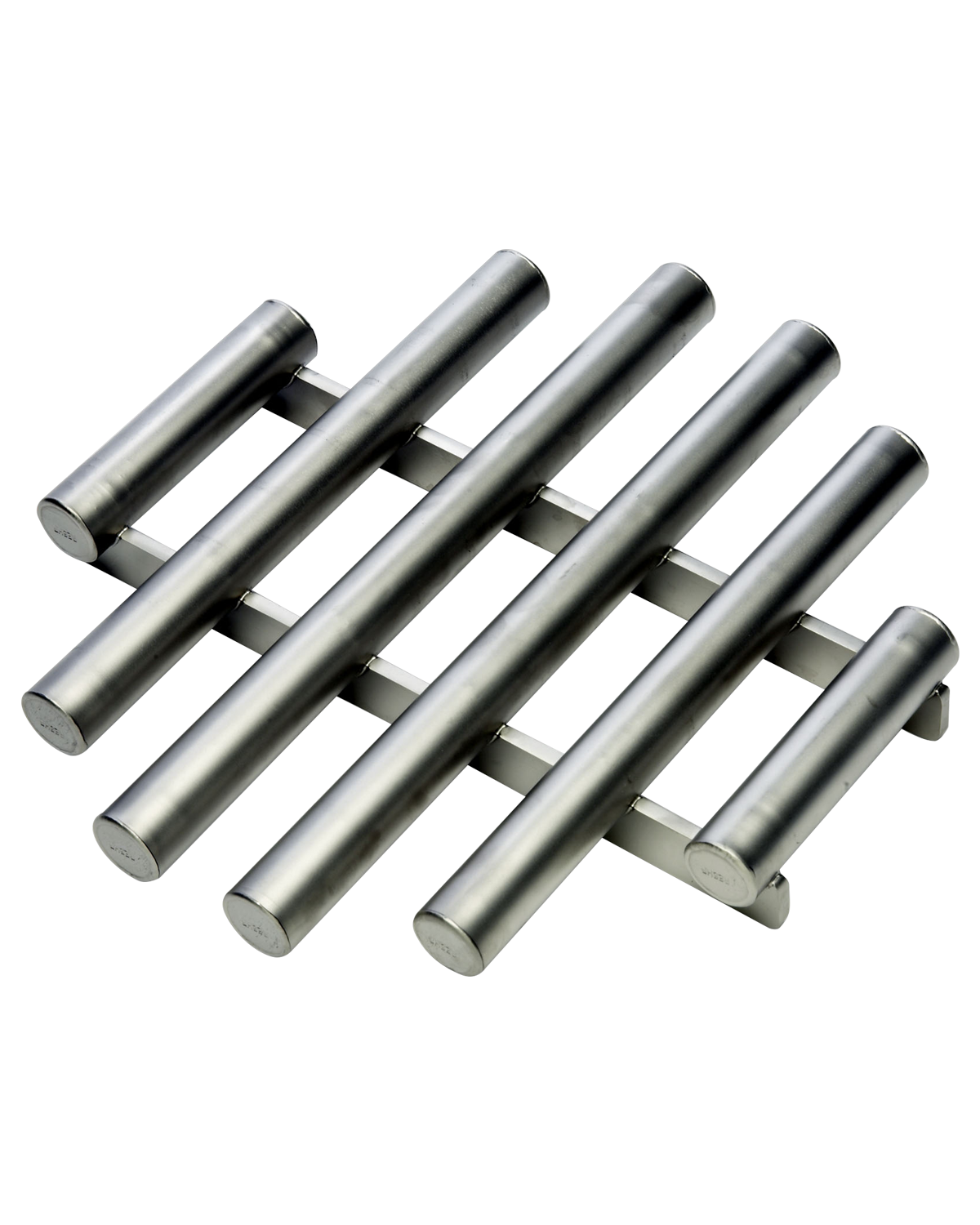

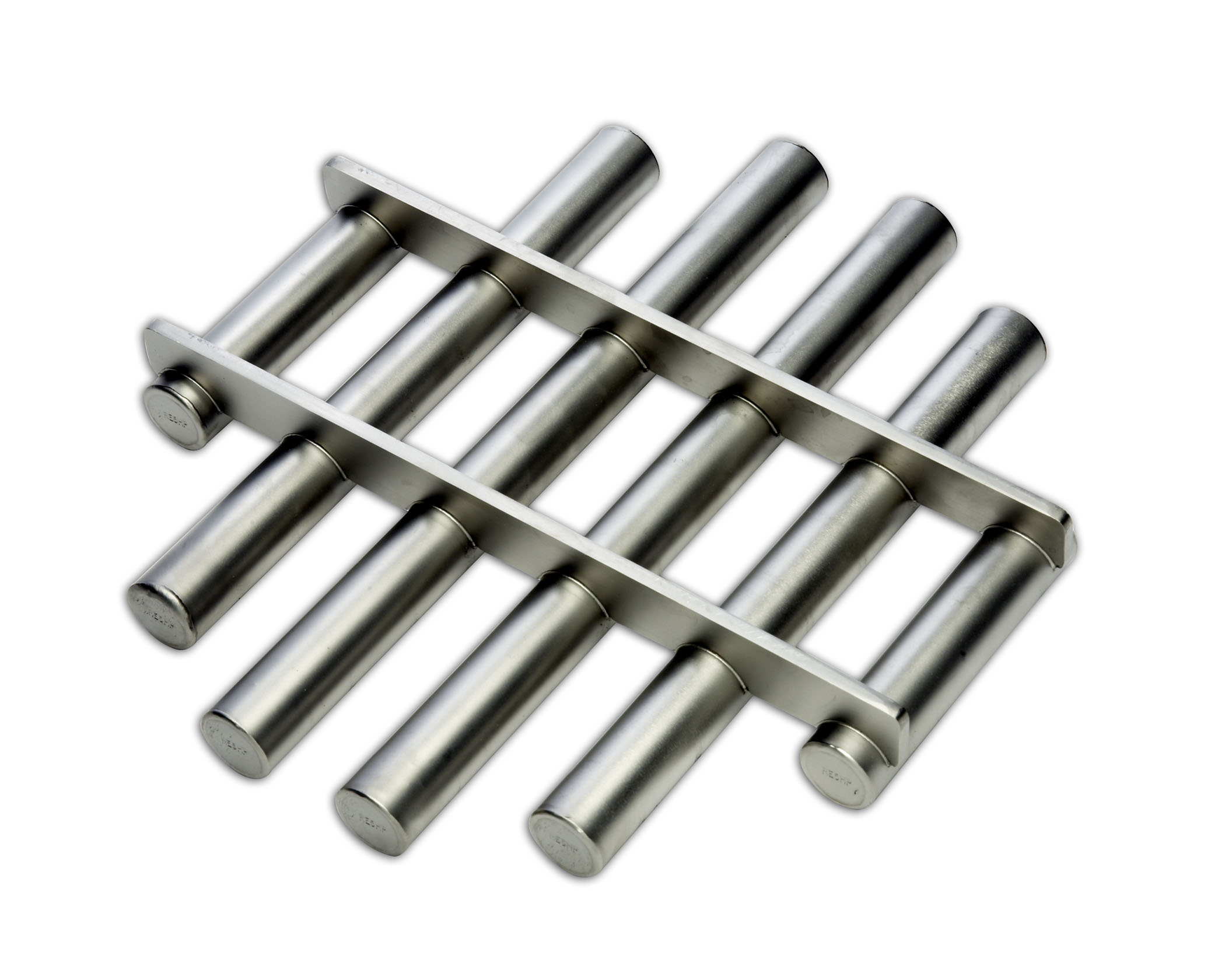

P-Modell-Roste

Ein vielseitiger, leistungsstarker Magnet, der speziell für ungerade, runde, ovale oder eckige Trichter entwickelt wurde. Das P-Modell wurde mit einer flexiblen Grundkonstruktion ausgestattet, die es zu einem echten magnetischen Schutzgerät für praktisch jeden Formtrichter macht. Im Betrieb fungieren die stabilen Gitterstäbe, die über dem Magnetelement positioniert sind, als Leitbleche, um den Materialfluss auf die Magnetstäbe abzulenken, in denen Eisenverunreinigungen eingeschlossen und festgehalten werden. Die eingebauten Leitbleche steuern übermäßige Materialgeschwindigkeiten, aber ein gleichmäßiger Fluss wird nicht behindert.

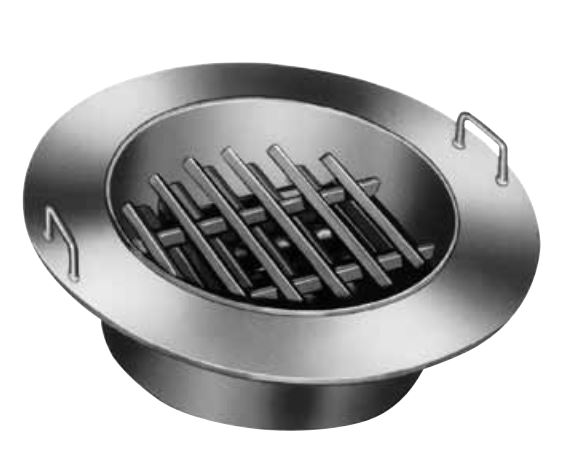

BA-Modell-Roste

Dieser Abscheider bewirkt eine „magnetische Endwirkung“ auf lose Lebensmittel, Chemikalien, Pharmazeutika usw., die in Fässern oder ähnlichen Behältern verpackt sind. Diese Einheiten sind das Ergebnis vieler Anfragen nach einem tragbaren Magnetabscheider zur endgültigen Trennung, wenn Materialien in Fässern oder anderen Arten von Großbehältern verpackt werden.

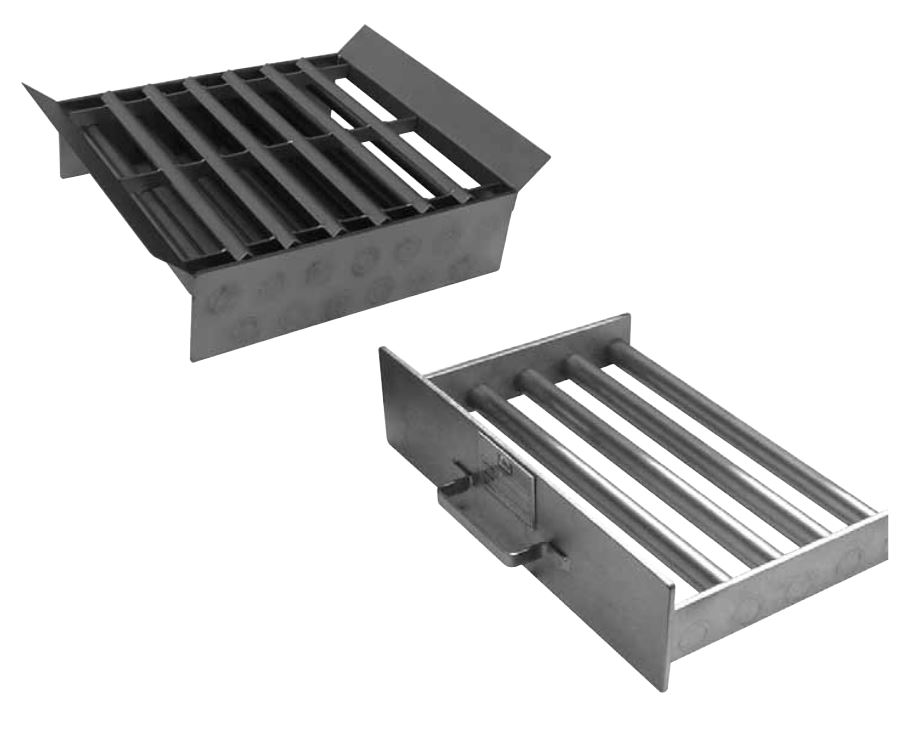

Flügel- und Schubladenroste

Doppelbankeinheiten sind so konzipiert, dass sie in Anlagen, in denen das Problem der Eisenverunreinigung besonders akut ist, einen doppelten Schutz bieten. Diese Modelle verfügen über eine zweite Reihe magnetischer Röhren, die direkt unter den offenen Räumen zwischen den Röhren in der oberen Reihe ausgerichtet sind.

Flügeleinheiten können schnell in Trichtern und Bodenöffnungen eingesetzt werden. Einstellbare Flügel erleichtern die Installation. Es sind keine Schrauben erforderlich, und die Einheiten können zur einfachen Reinigung herausgehoben werden.

Schubladenroste wurden speziell für den Einsatz in geschlossenen Rinnen und Kanälen entwickelt. Sie werden komplett mit Griff und Riegeln geliefert. Diese Modelle können leicht überprüft und gereinigt werden, indem die „Magnetschublade“ aus einer Öffnung im Inneren des Gehäuses geschoben wird.

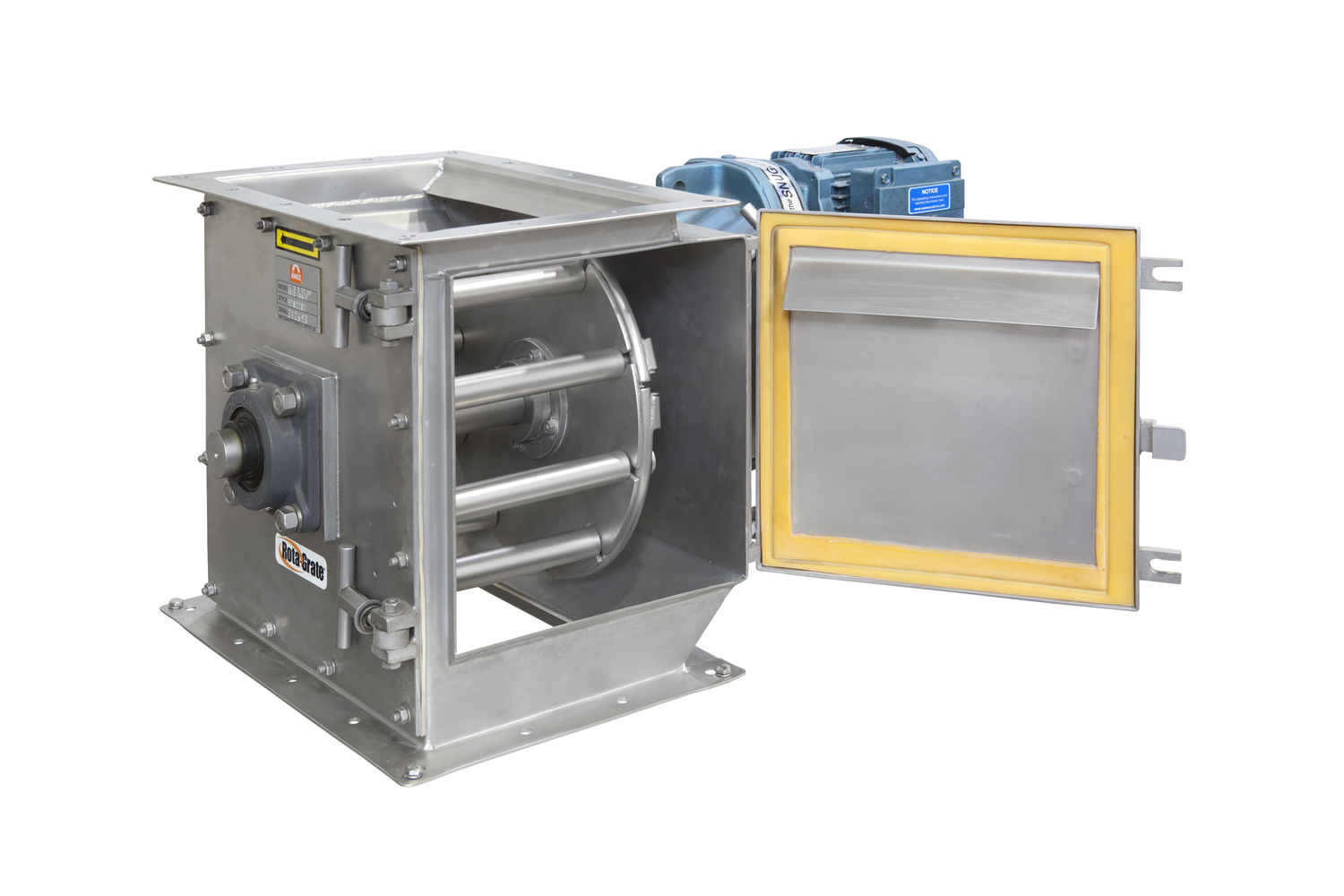

Rota-Grate®

Diese rotierenden Modelle ermöglichen eine schnelle automatische Entfernung von unerwünschtem Eisen aus Schüttgütern, die dazu neigen, zu kleben, zu verstopfen und zu überbrücken. Die Rota-Grates von Eriez wurden speziell entwickelt, um sowohl große Stücke unerwünschten Eisens als auch winzige Eisenpartikel aus Materialströmen zu entfernen, die dazu neigen, zu verstopfen und zu überbrücken, wenn sie durch kleine Öffnungen geleitet werden. Diese doppeltwirkende Einheit dreht eine Reihe leistungsstarker Magnetstäbe durch das Material. Die magnetische Wirkung zieht das unerwünschte Eisen an und hält es fest, und die rotierende Wirkung verhindert, dass der Materialfluss die Verarbeitungslinie verstopft und abdichtet. Erhältlich in 24 Größen.



Selbstreinigender Rota-Grate®

Selbstreinigende Rota-Grates eignen sich insbesondere für entfernte Installationen oder Anwendungen, bei denen eine routinemäßige Reinigung problematisch ist. Die rotierende Stabbaugruppe durchläuft regelmäßig eine spezielle Stabreinigungswand, die Eisenmetall von den Stabmagneten außerhalb des Produktflusses entfernt. Durch diese Art der Konstruktion muss nicht jeder Stab manuell gereinigt werden, und die mit der Reinigung verbundene Zeit wird erheblich verkürzt.



Magnetroste-Gehäuse

Einfach zu reinigende Rostgehäuse

Das leicht zu reinigende Seltenerd-Rostgehäuse sorgt für die schnelle Entfernung von angesammelter Eisenverunreinigung. Schieben Sie einfach die einzelnen Türfronten aus dem Gehäuse und die angesammelten Metallverunreinigungen werden vom Stab abgekratzt und an der Vorderseite des Gehäuses abgeführt. Durch diesen Push-Pull-Vorgang wird der Reinigungszyklus auf wenige Sekunden reduziert.

Eigenschaften:

  • Die einzigartige Stababstreifer-Ausführung sorgt für die Entfernung angesammelten Fremdeisens
  • Edelstahlgehäuse
  • Abfuhrrinne für Eisenverunreinigungen
  • Magnetstäbe mit einem Durchmesser von 1 Zoll (25 mm) und einer Dicke von 2 Zoll (51 mm)
  • Erhältlich mit seltener Erde, Keramik oder einer Kombination aus Keramik- und Seltenerd-Magnetstäben
  • Verfügbar mit einer oder mehreren Rostreihen
  • Push-Pull-Entfernung von angesammeltem Fremdmetall
  • Hintere Inspektionstafel mit Destaco-Klemmen
  • Mittelteiler an breiten Einheiten erleichtern das Entladen angesammelter Fremdkörper
  • Optionale Einlass- und Auslassadapter erhältlich

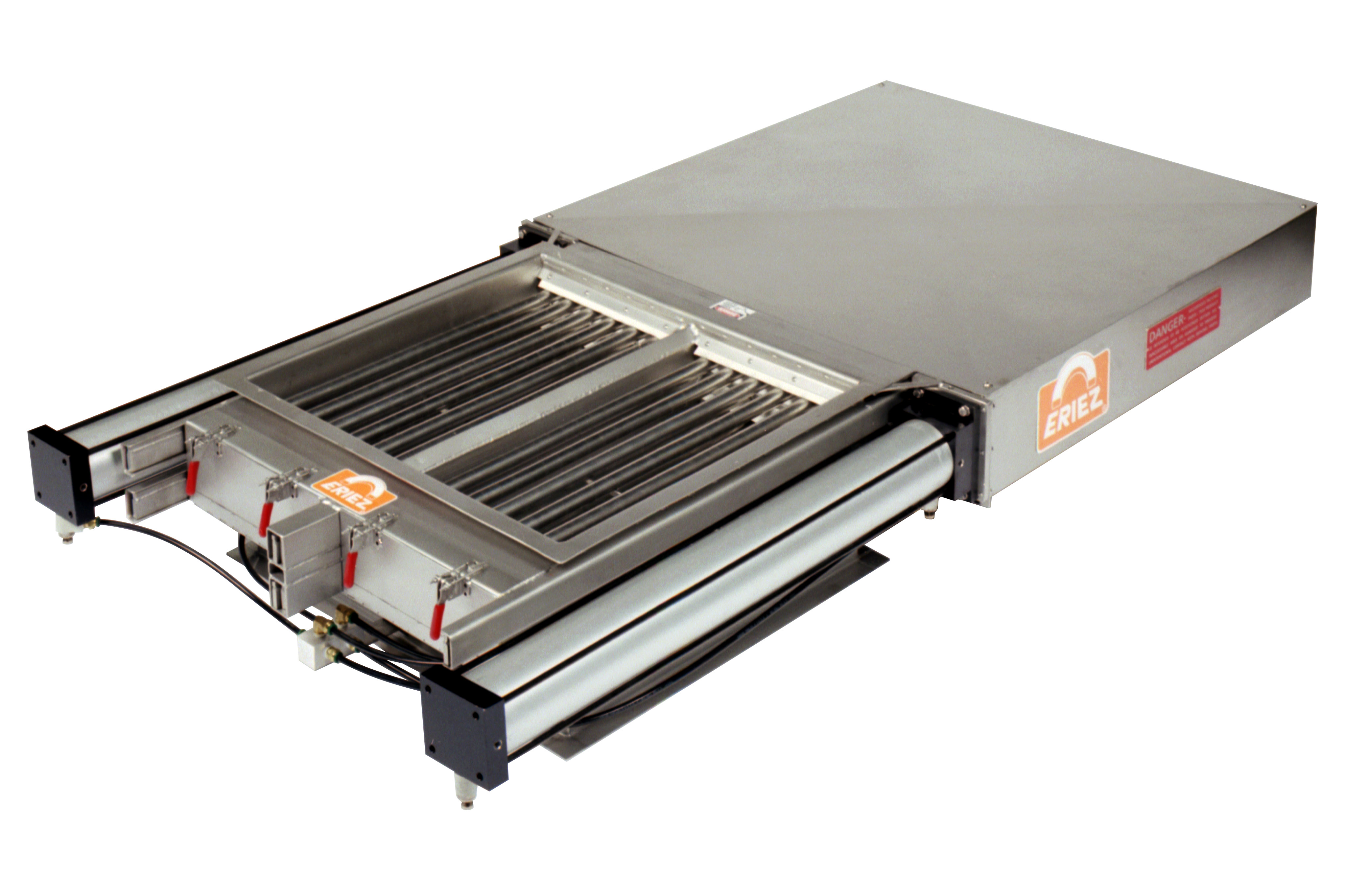

Rostgehäuse mit automatischer Einfachreinigung

Das Schubladenrost-Gehäusemodell TGH-2 mit automatischer Einfachreinigung von Eriez verwendet einen leistungsstarken Seltenerd-Magnetkreis, um eine hervorragende Trennleistung bei Verunreinigungen durch Fremdmetalle zu erzielen. Die auf eine Drucktastenbedienung ausgelegte Einfachreinigungs-Automatik eignet sich insbesondere für Anwendungen, bei denen der Prozess für die Rostmagnetreinigung angehalten wird.

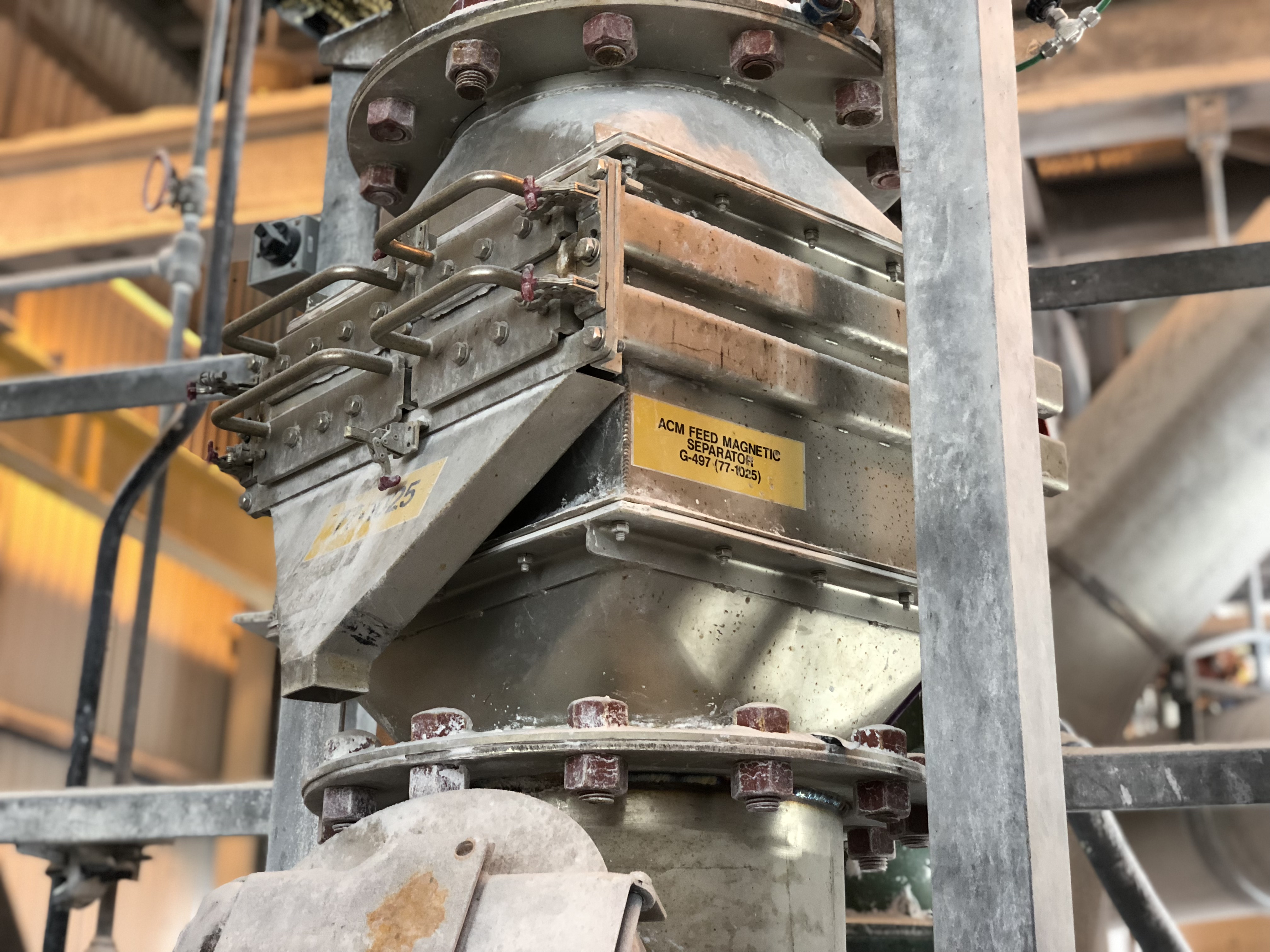

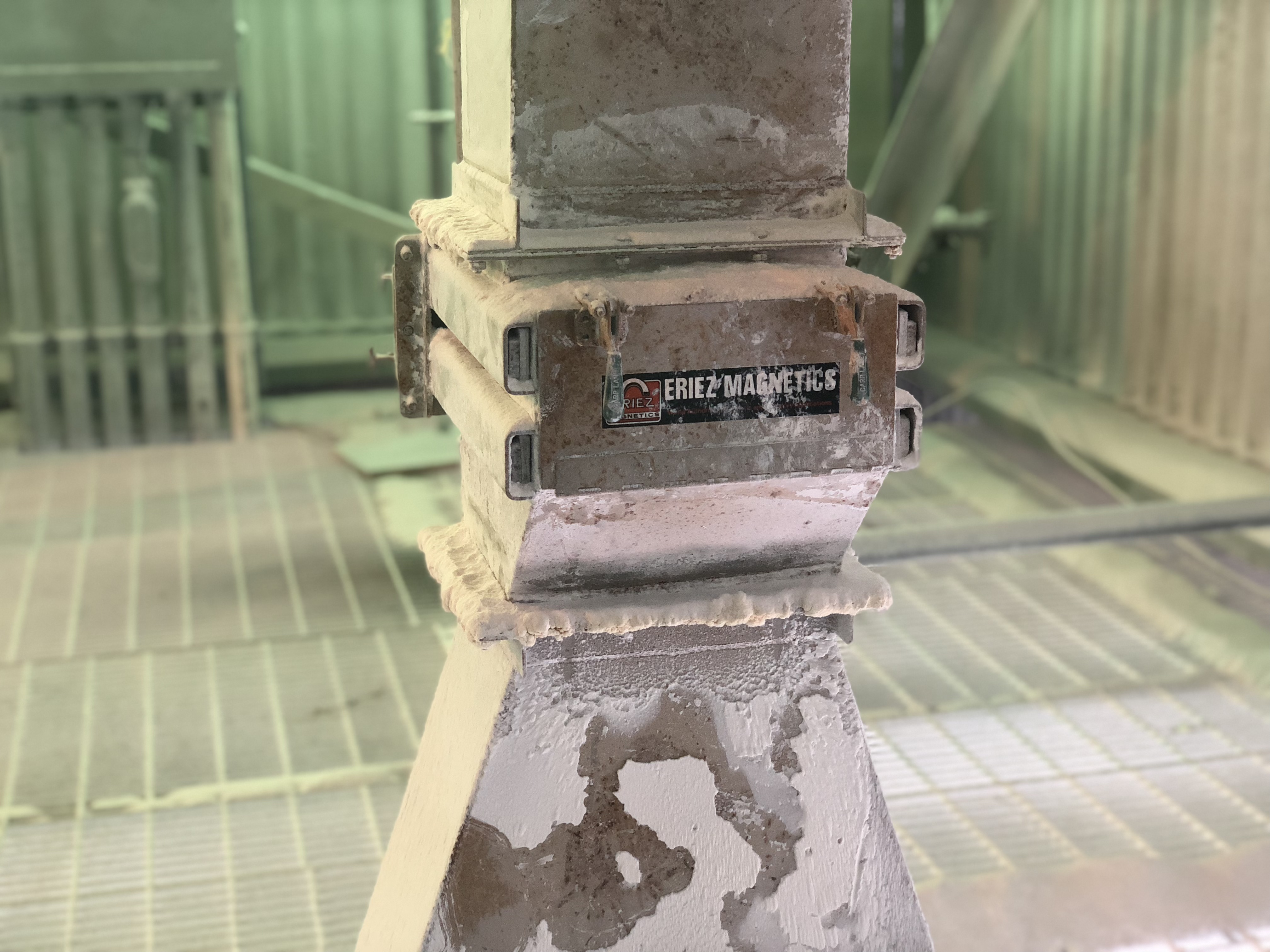

Rostgehäuse

Die Entfernung von Feineisen und Fremdeisen in geschlossenen Durchflussleitungen wird durch Eriez-Einheiten mit mehreren Bänken, die in praktischen Gehäusen eingebaut sind, vereinfacht. Diese Modelle verfügen über eine Türfront, die die Rostmagnete im Gehäuse einschließt und für die Reinigung leicht zugänglich macht. Die Magnetroste vom Typ Eriez TGH haben ein rahmenloses Design für eine einfache Reinigung und ein niedriges Profil für eine Installation auf engem Raum.

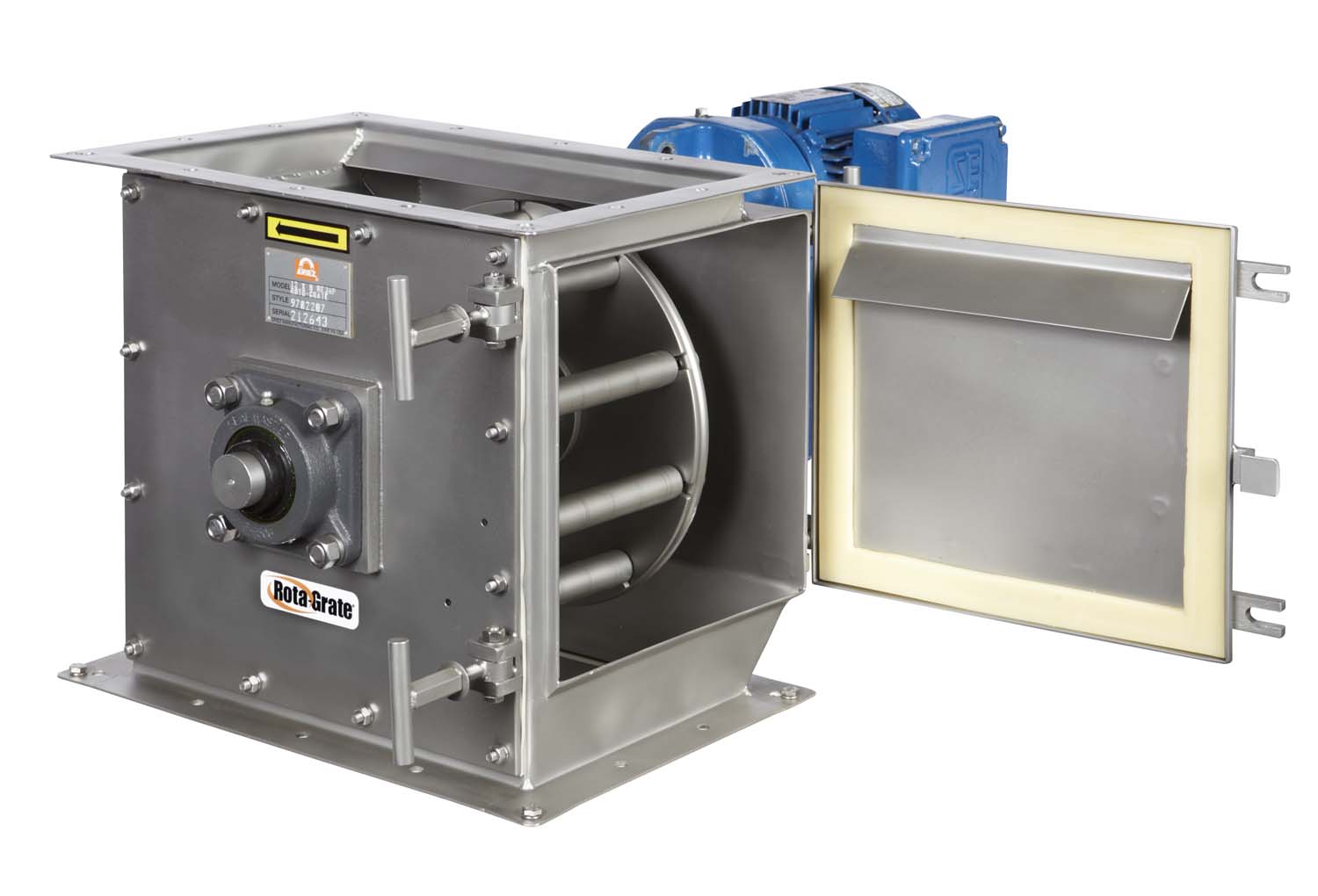

Rota-Grate®-Gehäuse

Rota-Grate-Gehäuse sind ideal für staubige Installationen, bei denen ein geschlossenes System erforderlich ist. Der sich langsam drehende Stabkreis fängt unerwünschtes oder schädliches Fremdeisen auf und verhindert das Überbrücken von klebrigen oder pulverförmigen Materialien wie Mehl oder Maisstärke.

Eigenschaften:

  • Gehäuse wahlweise aus Weichstahl oder Edelstahl
  • Erhältlich mit oder ohne 16 U/min-Motorgangantrieb
  • Flanschgehäuse für einfache Installation
  • Die große Zugangsklappe dient gleichzeitig als Reinigungsablage, damit kein Eisenmaterial in das System eindringen kann
  • Sonderausführungen mit abnehmbaren Stabbaugruppen für eine einfache Reinigung
  • Auch mit Xtreme® Seltenerd-Magnetkreis zum Entfernen von feinen oder schwach magnetischen Metallen erhältlich





Download von Dokumenten: Produktübersicht für die Metallabscheidung


Download von Dokumenten: Magnetroste-Broschüre

Download von Dokumenten: RE7 Penn State Leistungsbericht
